Re: Lame Neopixel

Message  Kruhl Ilios le Ven 22 Déc - 9:53

Alors pour ma part j'ai pris la sk6812 mini 3535 avec un tube de mousse de préhension. Deux connecteurs a trois broches pour relier le tout.
Ma difficulté est que ma profondeur de cablage avecle connecteur dans la lame ne doit pas dépasser 2,5cm sinon ça se voit dans les ouvertures de l'emetteur du Satele.


avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Beloube le Ven 22 Déc - 9:58

Djecko a écrit:Bon, le qon n'est pas exprimé en ms alors !

En fait, je pense que si !

Fais tes propres tests, c'est facile et ça se fait bien. Le plus long, c’est de charger la microSD dans son adaptateur et de faire des va et vient avec le PC.
Avec 900, t’es pas loin de la vérité mais tu es un poil au dessus. 850 voire 800 passerait mieux.
Moi, je voulais un truc rapide. J’ai essayé 300 puis 350 et je suis repassé à 250 !
C’est rapide ! Mais c’est beauuuuuu


Dernière édition par Beloube le Ven 22 Déc - 13:26, édité 1 fois
avatar
Beloube

Messages : 24
Date d'inscription : 09/12/2017
Age : 41
Localisation : Avant-Pays Savoyard

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Ven 22 Déc - 10:09

@ Beloube : je teste ça ce soir et je te donne mes constatations.

@ Kruhl : merci pour ces infos, quelle modèle de batterie as-tu utilisée ?

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Ven 22 Déc - 11:05

@ Djecko: pour le test une Trustfire 2400mAh et pour mon montage final j'attend une Keepower 3400mAh
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Ven 22 Déc - 11:32

Kruhl Ilios a écrit:@ Djecko: pour le test une Trustfire 2400mAh et pour mon montage final j'attend une Keepower 3400mAh

C'est marrant ça, à partir d'une Panasonic NCR18650B de 3000mAh, ils sortent une batterie à 3400mAh !

Merci pour l'info ;-)

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Beloube le Ven 22 Déc - 13:17

Kruhl Ilios a écrit:
Ma difficulté est que ma profondeur de cablage avec le connecteur dans la lame ne doit pas dépasser 2,5cm sinon ça se voit dans les ouvertures de l'emetteur du Satele.

Pareil... j'ai bien galéré mais ça passe. Faut dire que ma lame s'enfonce d'au moins 5 cm dans le manche. J'avais donc un peu de marge.
J'ai aussi choisi de câbler l'autre partie du connecteur :


avatar
Beloube

Messages : 24
Date d'inscription : 09/12/2017
Age : 41
Localisation : Avant-Pays Savoyard

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Ven 22 Déc - 19:59

Suite des tests pour le réglage du qon.

Ça reste subjectif, mais je trouve que le résultat est top pour des valeurs comprises entre 250 et 350 environ, à 800 c’est tout pourri !

Typiquement, pour la banque de son 1, j’ai mis 280 et là : c’est juste magique !

Deux strips en parallèle, dos à dos, avec la batterie Panasonic, ça passe velours, reste à voir l’autonomie maintenant.

J’ai eu JQ par mail, la poste en Angleterre étant débordée et je n’aurais pas mon sabre avant le début de l’année prochaine semble-t-il. J’attendrais de l’avoir reçu pour commencer l’assemblage de la lame ainsi que la découpe des strips.

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Johbarr le Jeu 4 Jan - 12:47

Hello !

Je vous rejoins dans la conversation car, moi aussi, je cherche à faire une lame néopixel.
Pour ce qui est du connecteur, j'ai fait quelques recherche et je suis tombé sur ce site. Je trouve l'idée très bonne car il n'y a pas à se soucier du sens et les aimants permettent d'assurer le contact même si la lame bouge un petit peu.

J'ai donc travaillé sur des connecteurs avec Solidwork et je compte les imprimer en 3D. Le but est d'avoir 3 anneaux où sont répartis les 3 signaux nécessaire (Données, alim + et alim -). Voilà mes rendus actuels :

- Le connecteur coté lame :


- Le connecteur coté émetteur, que je pense intégrer dans un châssis imprimé :


- Une coupe des deux connecteurs prêts à s’emboîter. Il y a des grips entre l'aimant et les pièces de cuivre permettant d'ajouter un maintien supplémentaire. Il y a 3 trous permettant le passage de 3 fils (Données, alim + et alim -).


Voilà, j'attends vos retours Smile

Merci Razz
avatar
Johbarr

Messages : 28
Date d'inscription : 03/01/2018
Age : 23
Localisation : Valence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Mar 9 Jan - 19:42

J'ai reglé mon qon sur 280 et c'est impeccable. Par contre, je conseille vraiment pour ceux qui veulent des lames led strip neopixel de prendre des lames Trans White et non transparentes. Car sinon le relief et les details de la mousse est trop visible. Peut etee ceux qui ajoute du film crystal n ont pas cet inconvénient remarque.
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Mer 10 Jan - 10:06

Johbarr a écrit:Hello !

Je vous rejoins dans la conversation car, moi aussi, je cherche à faire une lame néopixel.
Pour ce qui est du connecteur, j'ai fait quelques recherche et je suis tombé sur ce site. Je trouve l'idée très bonne car il n'y a pas à se soucier du sens et les aimants permettent d'assurer le contact même si la lame bouge un petit peu.

Merci pour ce lien Johbarr, il est assez impressionnant je trouve. Popur ma part, j'ai fait plus simple, j'ai commandé le connecteur que propose TCSS, mon sabre étant enfin expédié, je devrait passer prochainement à la phase de réalisation.

Kruhl Ilios a écrit:J'ai reglé mon qon sur 280 et c'est impeccable. Par contre, je conseille vraiment pour ceux qui veulent des lames led strip neopixel de prendre des lames Trans White et non transparentes. Car sinon le relief et les details de la mousse est trop visible. Peut etee ceux qui ajoute du film crystal n ont pas cet inconvénient remarque.

J'ai pris justement une transwhite et je compte mettre de la mousse avec film cristal autour, je prendrai des photos pour le rendu.

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Mer 10 Jan - 10:29

Super Djecko, tu auras un beau rendu. Moi la transparente que j'ai la est une lame Elegant Weapon, et ce qui est pratique c'est que je n'ai pas besoin de mettre du film crystal, car la mousse est au diamètre interne. Ce qui ne sera pas le cas dans ma prochaine Trans White
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Mer 10 Jan - 10:41

Kruhl Ilios a écrit:Super Djecko, tu auras un beau rendu. Moi la transparente que j'ai la est une lame Elegant Weapon, et ce qui est pratique c'est que je n'ai pas besoin de mettre du film crystal, car la mousse est au diamètre interne. Ce qui ne sera pas le cas dans ma prochaine Trans White

J'ai pris la mousse chez TCSS, ils proposent deux versions suivant l'épaisseur de la lame. Sur la lame fine (thin walled blade), la mousse est presque à la taille mais en serrant légèrement, y'a moyen de mettre un peu de film cristal, je te dis ça très bientôt j'espère !

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Beloube le Mer 10 Jan - 21:56

Attention, ne néglige pas les frottements ! surtout quand tu as déjà introduit les 3/4 des LED... J'ai vraiment galéré pour les faire rentrer en plein :/
OK, comme j'avais pas de mousse sur mesure, c'est moi qui ai enroulé les bandes dans du truc de protection des colis... le résultat n'est pas parfait mais bon... Quoi qu'il en soit, je n'ai pas du tout la place pour une papier cristal (qui était prévu à l'origine Sad ).

Johbarr, j'ai lu ton projet (bravo, beau travail !) et j'ai une question par rapport aux photos que tu montres : la petite pièce noire imprimée 3D qui vient bloquer l'aimant et la rondelle semble avoir 6 petites ailettes qui dépassent, non ? cela signifie que la lame ne pourra pas "tourner" librement (si j'ose dire) dans le manche car dans la partie fixe, la même situation se présente ce qui veut dire que ces ailettes doivent se croiser pour s'emboiter comme des engrenages, non ? tu ne crains pas de perdre un des principaux intérêts de ce genre de connecteurs ? Et les faux contacts du coup ?
Pardon, ça fait 3 questions, ça... Smile
avatar
Beloube

Messages : 24
Date d'inscription : 09/12/2017
Age : 41
Localisation : Avant-Pays Savoyard

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Johbarr le Mer 10 Jan - 22:09

Beloube a écrit:Johbarr, j'ai lu ton projet (bravo, beau travail !) et j'ai une question par rapport aux photos que tu montres : la petite pièce noire imprimée 3D qui vient bloquer l'aimant et la rondelle semble avoir 6 petites ailettes qui dépassent, non ? cela signifie que la lame ne pourra pas "tourner" librement (si j'ose dire) dans le manche car dans la partie fixe, la même situation se présente ce qui veut dire que ces ailettes doivent se croiser pour s'emboiter comme des engrenages, non ? tu ne crains pas de perdre un des principaux intérêts de ce genre de connecteurs ? Et les faux contacts du coup ?
Pardon, ça fait 3 questions, ça... Smile

Haha, merci Beloube pour tes remarques Very Happy
Alors, Oui en effet j'ai mis 6 petites ailettes ce qui fait qu'en effet la lame ne tourne pas librement dans le manche car les ailettes ne s’emboîtent comme des engrenages. C'est exactement ça, tu as très bien résumé !
Alors en effet, je me suis fait la même remarque : Est ce que ça ne casse pas un peu le principe du "je ne me préoccupe pas du sens" ? Et bien, je ne sais pas Razz
Je pourrais te dire après mes premiers tests. Les ailettes sont arrondis. Si les aimants sont assez forts, les pièces peuvent alors s’emboîter "automatiquement". Tu n'as d'en tout les cas pas besoin de regarder dans ton sabre et sur ta lame pour voir leur sens avant de les emboîter. Tu mets ta lame et, dans le pire des cas, il faudra faire 1/6 de tour pour entendre un petit 'clac' d'aimant. Je les ai ajouté pour avoir une rigidité et éviter que les connecteurs se déconnectent pendant un choc. N'ayant pas encore de sabre, je ne sais pas si la lame reste parfaitement immobile ou non. Si c'est le cas, j’enlèverai les ailettes. De même, si les aimants sont suffisants pour assurer le contact. Qu'en penses-tu ? Very Happy
avatar
Johbarr

Messages : 28
Date d'inscription : 03/01/2018
Age : 23
Localisation : Valence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Jeu 11 Jan - 9:21

Petite info pour les blade plug pour cette connectique, il n'y a rien a toucher au niveau du nombres de led.
Le plus dure etant de concevoir le blade plug de manière a pouvoir le tirer pour le sortir.
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Johbarr le Jeu 11 Jan - 19:45

Kruhl Ilios a écrit:Petite info pour les blade plug pour cette connectique, il n'y a rien a toucher au niveau du nombres de led.
Le plus dure étant de concevoir le blade plug de manière a pouvoir le tirer pour le sortir.

Que veux-tu dire quand tu écris qu'il n'y a rien à toucher au niveau du nombre de led ?

Avec une lame trans white, quel genre d'embout prenez-vous ? Un embout white ?

Où achetez-vous le film cristal ?
avatar
Johbarr

Messages : 28
Date d'inscription : 03/01/2018
Age : 23
Localisation : Valence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Jeu 11 Jan - 20:54

Johbarr a écrit:
Kruhl Ilios a écrit:Petite info pour les blade plug pour cette connectique, il n'y a rien a toucher au niveau du nombres de led.
Le plus dure étant de concevoir le blade plug de manière a pouvoir le tirer pour le sortir.

Que veux-tu dire quand tu écris qu'il n'y a rien à toucher au niveau du nombre de led ?

Avec une lame trans white, quel genre d'embout prenez-vous ? Un embout white ?

Où achetez-vous le film cristal ?

Alors, sur le manuel de la nano V4, Erv mentionne que dans le paramètre ou l'on met le nombre de led par bande, on n'a pas besoin d'y retoucher pour un blade plug ou il y aurait par exemple 5 leds sur le blade plug.

Pour les lames Trans White, pas d'embout du même genre. Il faut prendre un embout blanc, bullet ou rond et le percer pour que deux leds puissent y amener la lumiere.

Pour le film crystal il y en a chez JQ ou Kr Saber jecrois. Ou sinon tu peux trouver du film de fleuriste
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Jeu 11 Jan - 22:19

Suite à la réception de mon sabre, une question m'est venue sur le connecteur.

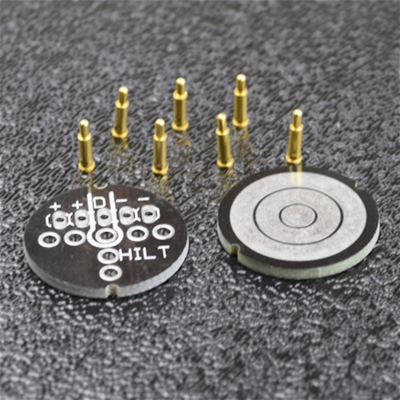

Initialement, je comptais partir sur ce modèle que j'ai acheté chez TCSS :



Seulement, en posant le problème, je viens de réaliser que cette connectique n'offre que 3 points : V+ V- Data.

J'avais envisagé la connexion suivante :
* L1 relié à la borne - du bandeau Led1,
* L2 relié à la borne - du bandeau Led2,
* L3 sur data,
* Borne + des deux bandeaux au V+ batterie

Du coup : il me manque une connexion !!!! (genre le gars qui réfléchit vachement avant d'acheter, je sais...).

D'où ma question : comment avez-vous procédé ? Quel serait votre conseil de câblage ?

D'avance merci !

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Johbarr le Jeu 11 Jan - 23:17

Je suis loin d'être le plus expérimenté en sabre laser mais je pense que les deux bornes - des bandeaux sont controlés de la même manière donc peuvent être relier. Si on regarde la carte que fournie TCSS, c'est ce qu'ils semblent indiquer :

avatar
Johbarr

Messages : 28
Date d'inscription : 03/01/2018
Age : 23
Localisation : Valence

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Ven 12 Jan - 7:49

Effectivement Johbarr, je te remercie pour ce schéma !

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Ven 12 Jan - 8:04

Je sais pas si ce connecteur fonctionne pareil que celui que j ai utilisé mais oui il n'y a que trois points de liaison.
Le +, le - et le data. Pas besoin de chercher un 4 eme
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Ven 12 Jan - 8:06

Kruhl Ilios a écrit:Je sais pas si ce connecteur fonctionne pareil que celui que j ai utilisé mais oui il n'y a que trois points de liaison.
Le +, le - et le data. Pas besoin de chercher un 4 eme

J'avais des scrupules à câbler les sorties L1 et L2 en parallèle, mais il semblerait que cela soit possible.

Je testerai avant sur platine afin d'en être sûr !

Merci pour vos retours ;-)

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  vador1967 le Lun 15 Jan - 13:33

Bonjour à tous
Je suis novice dans ce domaine et j'ai bien étudié tout ce post et les schémas de câblage concernant l'installation de bandes neopixel en lieu et place des luxeon et autre led 12W.
Je ne suis pas un adepte du DIY et je n'ai pas forcément tout le matériel de soutien adhoc (mis à part un pauvre appareil à souder).
Ma question est la suivante :
Puis-je adapter facilement à partir d'un produit SaberForge complet (niveau CHAMPION) le montage indiqué dans le 1er post sur Youtube ?
Puis-je conserver leur biscotte ou dois-je passer sur un Prizm ou autre? Quid du chassis?
N'y a-t-il pas déjà des forges qui fournissent le neopixel en plug-and-play?

Autrement si je commande les émetteurs, switch, body, pommeau et lame chez SF, à quoi dois-je faire attention pour accéder à un effet NEOPIXEL?

Merci pour votre indulgence car je ne suis pas spécialiste.

vador1967

Messages : 2
Date d'inscription : 15/01/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Kruhl Ilios le Lun 15 Jan - 13:49

@Vador1967

Tu dois commander ton sabre sans lame deja prête. Il faut une lame vide et un embout (bullet ou rond) pour pouvoir y installer les bandes de ledstrip qui feront la lame neopixel.
Tu dois avoir une Nano Biscotte V4 dedans ou une Prizm 5.1
avatar
Kruhl Ilios

Messages : 273
Date d'inscription : 27/10/2014
Age : 36
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Djecko le Lun 15 Jan - 13:56

vador1967 a écrit:Bonjour à tous

Puis-je adapter facilement à partir d'un produit SaberForge complet (niveau CHAMPION) le montage indiqué dans le 1er post sur Youtube


C'est la carte son de ton sabre qui va gérer la neopixel, à ce titre la carte sabercore de SaberForge ne fera pas l'affaire.

Il te faut changer la carte, donc le châssis, voire la batterie (j'avoue moins bien connaitre les produits SaberForge), en gros : tout l'intérieur du sabre ! Bon j'exagère peut être un peu, mais pas beaucoup.

Quant à une neopixel en plug and play, je ne sais pas ce qu'il en est. Custom Saber Shop et KR Sabers donnent des vidéos pour t'indiquer comment les assembler mais ne les proposent pas à la vente toutes faites. Ce qui paraît logique quant tu vois les modifications que cela implique.

Djecko

Messages : 153
Date d'inscription : 01/06/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Lame Neopixel

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
