The Jewel of Knowledge (En cours)

Message  Ocleos le Dim 19 Mar - 22:07

Salut à tous

Depuis environ un an, je travaille sur la conception d'un nouveau sabre laser.

Je souhaitais pour ce sabre :
- Un sabre complet qui dispose de toutes les fonctionnalités sans compromis
- Uniquement pour du display, pas de combat ni cosplay avec ce sabre
- Pas de limite de budget (sans bien sur devoir faire un crédit pour un objet de collection)
- Concevoir et réaliser le maximum de pièces par moi même (sur ce point c'est plus compliqué et pas forcément respecté)
- Un sabre magnifique à l'extérieur ou comme à l'intérieur (un véritable bijou)
- Se présenter comme une synthèse de l'ensemble des connaissances que j'ai acquises dans ce domaine

Les deux derniers points sont la raison du nom du sabre.

Actuellement le sabre est toujours en cours mais je commence à avoir du concret pour pouvoir le partager ici.

Après de multitudes essais et de réflexions, voici le design final du sabre :







Le sabre sera très épuré avec :
- Un corps avec rainiures
- Des trous dans l'émetteur pour apercevoir la lame
- Une boite d'activation style Graflex et autres sabres de la trilogie originale
- Une pièce supplémentaire (Shroud) pour le style Pré-Trilogie gravée avec des motifs (motifs en cours de design)
- Le logo de l'Ordre Jedi pour le son sur le pommeau
- Même si le sabre restera sur une étagère, il ne doit pas être encombrant pour du combat
- Couleurs : Noir, Or, Argent

Au départ pour ce sabre, j'étais parti sur des côtes métriques avec des tubes standards & normalisés en France (Sabre 100% français). Cependant face à la contrainte par rapport à mon cahier des charges ambitieux (trop peut-être ?), je me suis rabattu sur TCSS et le système MHS pour plus de souplesse.

Le design MHS correspondant :

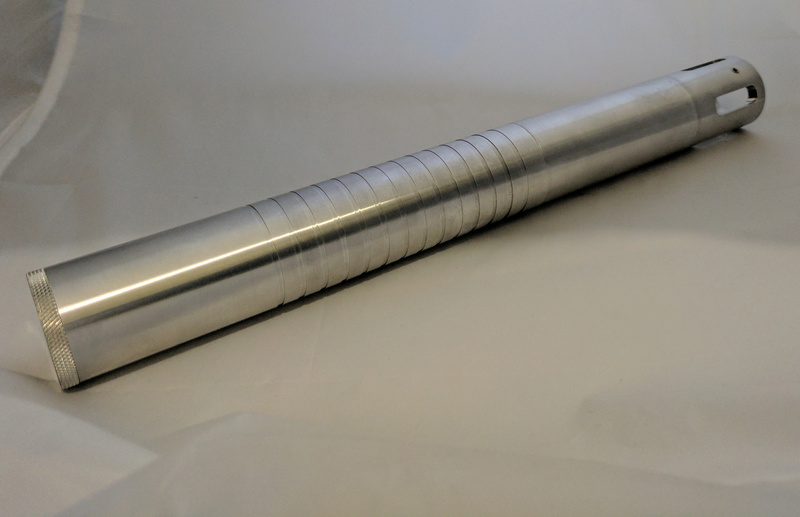

Voici les pièces reçues prêtes pour la customisation :




Pour le système d'activation du sabre, je souhaitais un design "low-profile" pour ne pas géner.
Donc j'ai conçu ma propre version qui sera imprimée en métal.
Pour la carte, j'ai pris la version Anakin / Obi-Wan de Slothfurnace.
Pour les interrupteurs, le concept de ShtokCustomWorx est trés astucieux


Au niveau de la carte son, aucune hésitation, ça sera une Crystal Focus v8.0 de PlecterLabs couplée avec ColorExtender.

Bien évidemment, le sabre contiendra une chambre de crystal qui sera visible à l'ouverture du sabre:
Chambre de crystal réalisée par GOTH-3Designs et imprimé en métal (Acier, Bronze, Laiton) plus un véritable Quartz



Voici un schéma de l’intérieur du sabre :


La carte son, le haut parleur, la batterie ainsi que le port de charge seront situés à l'arrière.
Pour cette partie, le design étant classique, le chassis utilise le design de Goth3d.
Cependant un tube supplémentaire gravé avec un schéma de circuit électronique sera par dessus pour masquer les pièces du chassis.

Pour la partie avant du sabre, le chassis sera relié à la LED directement pour que l'interne puisse fonctionner indépendament de l'externe.
Cette partie contiendra le ColorExtender et le port Rice plus fera la liaison avec les boutons d'activations. Ce chassis n'est pas encore designé.

Voila où j'en suis sur ce projet.

Je continurais à poster dans ce topic au fil de l'avancement du sabre.

Pour les découpes des pièces, je vais m’entraîner sur des tubes alu classiques. Du coup, je ferais une version "cheap" de ce sabre avec les composants restants de mes autres sabres.

Si vous avez des remarques, des suggestions, des questions ou des critiques, n'hésitez pas à les partager.

May the Force be with you

Ocleos


Dernière édition par Ocleos le Mar 21 Mar - 9:44, édité 1 fois
