Le consular

Message  sam66 le Mer 31 Aoû - 10:14

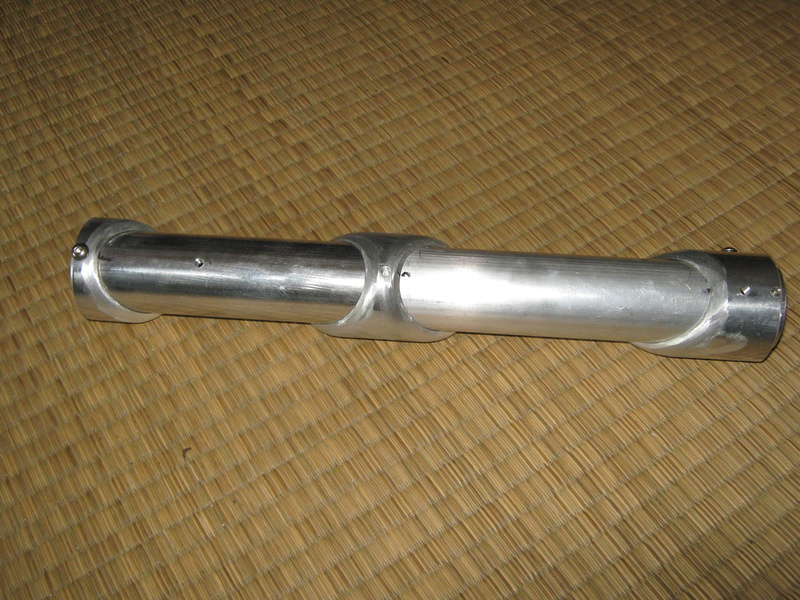

J'ai commencé la mise en place des pièces de deux nouveaux sabres que j'ai appelé consular, inspiré très légèrement du Qui-Gon Jinn



L'idée est que la prise en main soit excellente, et en effet après essai, les doigts vont parfaitement dans les espaces prévu à cet effet. Le switch sera au milieu.

Ces deux premiers sabre seront équipé d'un électronique Hasbro cannibalisé d'un UFX avant dernière génération. (pas ceux sortie pour SW7 mais ceux juste avant)

Le premier électronique est fait. il est equipé d'une li ion 18650 et d'une led verte.
Le second est partiellement réalisé et sera équipé d'une led rouge.
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Sam 10 Sep - 14:50

premier dégrossissage:




prochaine étape des trous pour que les vis puisse être rentrante, perçage pour le switch et finition du pontage.

J'ai l'idée de travailler un peu aussi le grip pour y faire des lignes, bref je m'amuse mais déjà une bande de ponçage dézinguer.
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Jeu 15 Sep - 16:55

ça avance bien,






encore quelques ponçage ça et là, confection du châssis et installation de l'interne (hasbro cannibalisé et Led Cree verte)

Le second consular qui sera un "initiate" aura un design sur le même schéma plus sith et une lame rouge.
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  Lucky Baboun le Jeu 15 Sep - 21:40

J'imagine pas les heures de ponçage pour avoir des courbes pareils !!! Smile
avatar
Lucky Baboun

Messages : 178
Date d'inscription : 16/01/2016
Age : 24
Localisation : La Flèche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Jeu 15 Sep - 22:47

Lucky Baboun a écrit:J'imagine pas les heures de ponçage pour avoir des courbes pareils !!! Smile

En fait non pas tellement, une demi heure à peine à la machine à bande, un petit coup de dremel et ensuite trois quart d'heure avec papier de différent grain et laine d'acier à la fin. J'avoue ne pas avoir compté mais si t'a le bon granulo, c'est à dire du 40 ou 80 pour bien entamer ça va tout seul après.

C'est bien rond et doux et les doigts sont content Wink
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  Lucky Baboun le Ven 16 Sep - 7:53

Je t'avoue qu'il donne envie d'être pris entre les mains ! Smile
avatar
Lucky Baboun

Messages : 178
Date d'inscription : 16/01/2016
Age : 24
Localisation : La Flèche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Lun 19 Sep - 17:47

ça y est il est finis,




j'ai posté une petite video sur le facebook de la forge:
https://www.facebook.com/groups/454961584669886/

J'ai gardé le switch de base qui fait on/démo/off il est caché en dessous dans un trou de 7mm, j'ai mis une li ion panasonic de 3.7v, un cree Xp-e2 verte qui envois grave et un port de charge de type téléphone portable par micro usb. J'ai également gardé le speaker de base, un 2W 0.25 ohm

Pour l'interne j'ai utilisé un système très discutable, une cage grillagé en plastique réglable pour s'adapter a la circonférence interne, j'ai placé les éléments dedans (carte son, câble, switch on/off d'origine et un bout du porte accu) puis j'ai coulé de la colle chaude jusqu'à ce que tout les espaces soit comblé. J'ai eu l'idée en voyant comment les Telecoms coulent de la résine dans des récipients pour noyer leur résistances. Pas de risque de court circuit, c'est étanche, c'est solide et pas de risque que ça bouge en cas de choc.

ça fonctionne très bien et je verrais à l’usure si c’était une si bonne idée que ça de sceller ainsi cette petite carte son ufx. A noter que la li ion est accessible et peut être changer si besoin est.
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  Exar Kun le Mar 20 Sep - 15:54

J'ai déjà été obligé d'utiliser de la résine spéciale pour isoler un boîtier électrique très important, situé dans mon jardin (alimentation principale de la maison avec un travail réalisé par un escroc, qui occasionnait des coupures fréquentes). Je te confirme que c'est très efficace, solide et isolant, utilisé par les pros du secteur ^^ Je pense que ça ne bougera pas d'un centimètre :-).

Sinon autre question : par rapport à ta carte de recharge micro USB, tu as un coupe-circuit quelque part ou pas du tout (comme une kill key) ? En cherchant "du mieux possible", j'ai l'impression que c'est pas utile...
avatar
Exar Kun

Messages : 71
Date d'inscription : 28/01/2016
Age : 39
Localisation : Alpes Maritimes

Voir le profil de l'utilisateur http://www.starwars-holonet.com

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Mar 20 Sep - 16:03

Oui j'ai gardé le switch on/demo/off qui était avec la carte UFX de base. J'ai pas tenté mais j'ai l'impression que je pourrais charger même sur "on" sans que ça pose un problème, du moment que j'allume pas le sabre... bon je tenterai pas mais ... Wink

Oui c'est ça, les telecom le font souvent pour isoler un truc, il coule une résine et non de la colle chaude, mais à l'arrivé je pense pas que ça bougera à l'intérieur. Il fallait juste que je me plante pas et devais vérifier que tout marche bien avant de le couler, ça aurait été bête de rater une soudure raté après coup ^^

Je le test en combat réel jeudi et vendredi Wink mais déjà ma fille le trouve léger et pratique, quoi de mieux qu'un enfant pour tester du matériel, ils ont pas la langue dans leur poche et ne pratique pas la langue de bois.

J'ai continuer son frère jumeau sith aujourd'hui il sera bien différent mais sur la même base, et lame rouge bien évidement.
avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Mer 28 Sep - 11:10

voici des petites photos des l'internes avec la fameuse technique de colle coulé, JST pour démontage simplifié et accès à l'accu




Et là mon second hilt consular finis, j'ai changé quelque petites choses comme les angles et la positions des vis.


avatar
sam66

Messages : 672
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Le consular

Message  sam66 le Lun 3 Oct - 9:51

voila j'ai finis mon second consular, le adepte, stunt de combat à lame rouge pour sith.



Je dois peaufiner le polissage mais sinon c'est finis.

Led cree xp e2 rouge, illuminated switch de 12v pour voiture (donc pas besoin de résistance), batterie li ion 3.7v panasonic B amovible, et système de recharge intelligent intégré de type téléphone portable en micro usb.

Cette fois tout est de moi, chaque pièce y comprit le porte led, le bezel du switch et la lame. Il est très solide et agréable en main, bien équilibrer pour le combat avec une sensation d'avoir vraiment un objet martial en main. Smile Smile Smile donc je suis très content du résultat.
