Sabre Luxeon de Kevin

Message  nico220872 le Sam 31 Jan - 10:06

Je reprends les bonnes habitudes comme du temps de l'ancien forum.

Suite à une nouvelle commande, voiçi les étapes de la réalisation du sabre luxeon de Kevin.

Cahier des charges:

Sabre sobre mais classe, couleurs métal et noir, lame polycarbonate de combat bleue, carte son, Haut parleur, interrupteur discret, tri led bleu royal, accu li-ion, port de charge, clip covertec de ceinture.

Après discussion avec Kevin, j'ai dessiné le prototype suivant:




L'idée de départ était de mettre un grip en cuir bleu enserré par deux bagues noires sur la partie basse du sabre (grip non modélisé sur le dessin), puis cela s'est transformé en gravures à l'acide sur le manche.
Je suis encore en attente de matière première et d'électronique en commande, mais j'ai déja pu commencer le tube extérieur.
Début de l'usinage.

Je passe sur les étapes de décapage de l'alu.
On démarre par le tube extérieur du sabre:


Le tube est d'abord découpé aux extrémités selon un angle à 45° avec la scie à onglets, puis passe à la fraiseuse pour la découpe de la fenètre intérieure


Après découpe:


avatar
nico220872

Messages : 300
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre Luxeon de Kevin

Message  nico220872 le Sam 31 Jan - 10:08

Par rapport au dessin préparatoire, il y a quelques changements:
- Le grip en cuir prévu d'origine est remplacé par de la gravure à l'acide.
- Du coup, j'ai du revoir l'échelle des différentes parties du sabre (notamment l'émetteur) afin de redonner un équilibre à l'ensemble.

Suite du travail:

Usinage du tube intermédiaire à la fraiseuse



Un petit essai pour voir si cela s'emboite:


Il est temps d'attaquer l'émetteur du sabre. Je l'usine directement dans une barre d'alu de 45mm.


Tronçonnage:

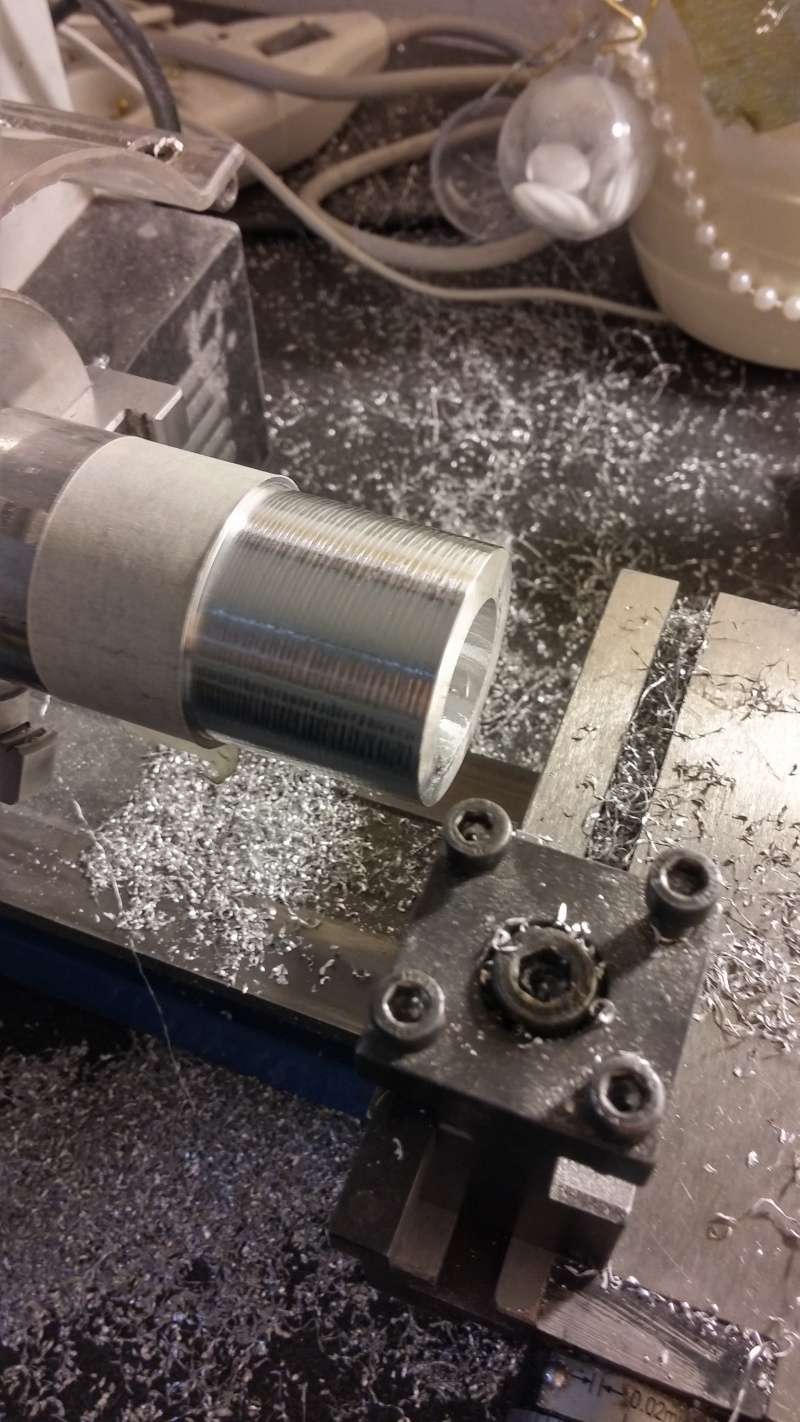

Il faut ensuite faire l'alésage de l'émetteur de façon à ce qu'il accepte la lame de 25mm d'un bout et s'emboite sur le tube inférieur de 30mm à l'autre bout.




Mise au diamètre:



Passage à la fraiseuse:


Retour sur le tour à métaux pour les gorges:


Et voila le résultat:

avatar
nico220872

Messages : 300
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre Luxeon de Kevin

Message  nico220872 le Sam 31 Jan - 10:09

On continue !

Le rééquilibrage du sabre m'oblige à repositionner l'interrupteur plus bas sur le manche.

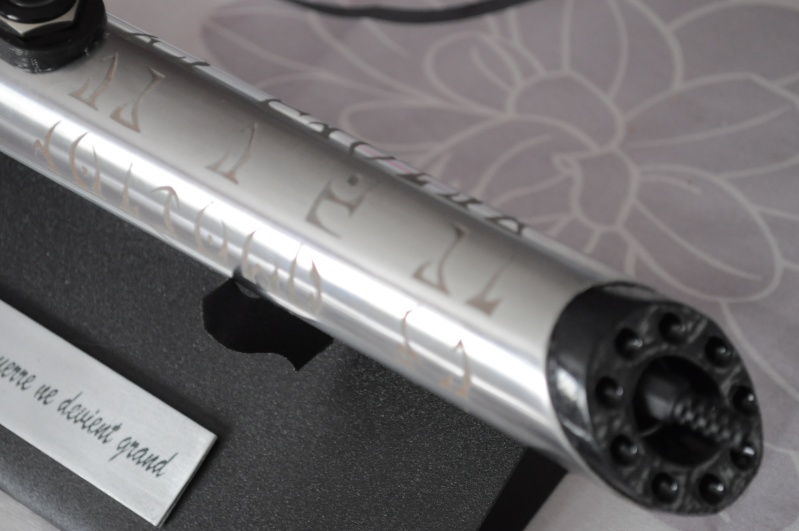

On commence donc par la gravure du sabre à l'acide:
