Création : Sabre combat lourd

Message  zeinfel le Lun 14 Mar - 11:15

Bonjour à tous,

Ca y'est je me lance dans la fabrication d'un sabre stunt de combat lourd.
j'ai lu pas mal de choses sur le forum et échangé avec quelques un mais je n'ai pas trouvé pas grand chose dédié au sabre de combat

J'ai donc besoin de votre aide et de vos expériences concernant ce type de configuration pour synthetiser

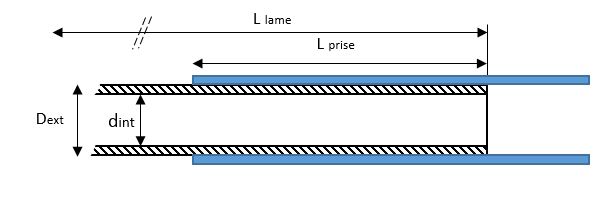

- concernant la section et longeur de la lame

Pour la section de la lame et l'épaisseur pour les combats lourds, il y a un peu de tout.
Généralement la lame de combat est de diam ext à 1" (env 25.42mm) et diam int à 0.74"(env 19.04 mm), on parle donc de lame de 3,18mm d'épaisseur.
Est-ce que ce type de lame resiste à un combat même lourd? quand je dis resiste, je parle d'éclat ou de rupture de la lame. Je sais que les lames PC ont tendance à fléchir et non à casser mais pendant les combats longs ou les cours de type SSL, les lames s'en prennent un peu plein la tête.
J'ai déja du tube 25/21 mais cela peut être un peu léger, j'ai également la possibilité de récuperer du 24/18 qui reviendrait à avoir du 3mm d'épaisseur, est-ce que cela suffirait? sachant que c'est assez facile d'acces en allant chez abaqueplast ou il va falloir que j'investisse dans dans la section plus épaisse?


pour la longueur de la lame, j'ai lu sur les différents échanges que chacun avait son avis à son utilisation et la taille et qu'il n'y avait rien d'arreté ou de "reglementé".
Vu ma taille (1m80) et l'utilisation que je vais en faire, j'étais plus parti sur une lame hors manche d'env 80cm, par contre je n'ai aucune notion de ce qui se fait actuellementpour la longueur en prise de la lame dans le manche?  Pour le combat et un bon maintien et une reprise de charge plus importante (bras de levier), on parle de 3-4cm ou de 10cm?
L'avantage des lames de 36", est que je pourrais avoir ma longueur de lame d'env 80cm et 10cm en prise.



Comme ce sera un stunt, j'ai besoin seulement d'allumer la lame sans effet de lumiere et son.
Pour ce type d'application, je pense prendre une simple carte mono LED et la j'ai plusieurs choix :
Luxeon Rebel ou Cree XP-E2, y a t'il une préference entre les 2 ou autres?
J'ai également vu qu'il y avait des collimateurs à différents angles 8.7deg ou 5deg, Y a t'il une préférence également?
Chez luxeon, j'ai également vu qu'il y avait un package tout fait  : Rebel Star LED & MHSV1 Heatsink Module, est-ce que l'on peut directement envisager ce genre d'équipement ?



je vous pose pas mal de questions, mais cela me permettra de mieux préparer le terrain avant de commencer à esquisser des croquis de conception.

Merci par avance

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  CRL le Lun 14 Mar - 13:25

Plus tu voudras une lame solide, plus il faudra que ta lame soit épaisse... (idem que le verre, plus c'est épais plus c'est "solide")

Inconvénient d'une paroi épaisse :

  1. Le poids :  plus t'as de matière, plus t'as de masse volumique.  ( ρ = m / V)  Rolling Eyes donc le sabre sera déséquilibré (et/ou lourd)
  2. Le diamètre interne : forcément plus tu auras un paroi épaisse, pour un même diamètre extérieur, plus tu auras un diamètre interne très plus petit
  3. luminosité : plus il y aura de matière à traversée, moins la luminosité sera grande.


j'en reviens au diamètre interne.
Puisque c'est par là que devra 'passer' la lumière,
plus tu auras un diamètre interne réduit, plus l'angle de ton optique devra être faible.
genre pour un diamètre interne de 20mm → un optique de 5-7° est correct

également, plus la lame est longue plus l'angle drava aussi être réduit.
Car le but de l'optique c'est de "concentrer" les rayon lumineux dans une seul direction,
donc plus l'angle est concentré, plus la lumière ira loin et en grande quantité...
(mais il faut aussi que cette lumière aille sur les "côtés" pour illuminer le "tube"
exemple : si tu prends un laser (qui à un angle <1°) tu n'aura pas de coloration de la lame*
*à moins de mettre un difracteur sur/dans l'embout.
donc pas un angle trop petit non plus)

Pour le recul de la lame dans le manche, plus tu auras de longueur en interne, plus tu auras de maintient et plus ton centre de gravité se trouveras bas.
Mais 6cm devraient suffire.

Pour le choix de la marque, c'est surtout une question de goût et de couleur Wink
Ces 2 maques (Rebel → Luxeon → lumiled → Phillps | Vs | XP-E2 → CREELEDS ) sont quasiment identique.
Phillips est une excellente marque concernant l'illumination (Recherche & développement et commercial) et CREE est une société spécialisée dans la LED.

Tu peux tout à fait utiliser les Module Heatsink (Dissipateur de chaleur), ils sont presque "prêt à l'emploi", il ne manque que la résistance et l'alimentation, cependant tu n'auras pas le choix (ou pas énormément) concernant l'optique.
avatar
CRL

Messages : 456
Date d'inscription : 22/05/2015
Age : 27
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Lun 14 Mar - 14:02

Ok super, merci pour les infos.
Donc pour les données echangées :
- Plutot s'orienter vers un collimateur à 5deg
- Pour la carte peu importe les 2 choix led+carte par contre la resistance n'est pas deja incluse? Je comprend bien que ca correspond a l'accu. Mais si tu reste dans les spec de puissance cela devrait marcher ou il faut que je rajoute obligatoirement la resistance?
Pour la lame, 6cm de maintien pour la reprise de charge.
Plus qu'à voir pour la section de tube. C'est clair que plus c'est epais, plus ca resiste, plus c'est lourd et moins ca allume.
Mais je voudrais mettre la priorité sur la resistance meca. Donc a voir si le 24/18 suffira ou pas, si des personnes ont fait des essais?
En tout cas merci pour tes infos tres instructives

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  sam66 le Lun 14 Mar - 14:46

zeinfel a écrit:Ok super, merci pour les infos.
Donc pour les données echangées :
- Plutot s'orienter vers un collimateur à 5deg
- Pour la carte peu importe les 2 choix led+carte par contre la resistance n'est pas deja incluse? Je comprend bien que ca correspond a l'accu. Mais si tu reste dans les spec de puissance cela devrait marcher ou il faut que je rajoute obligatoirement la resistance?
Pour la lame, 6cm de maintien pour la reprise de charge.
Plus qu'à voir pour la section de tube. C'est clair que plus c'est epais, plus ca resiste, plus c'est lourd et moins ca allume.
Mais je voudrais mettre la priorité sur la resistance meca. Donc a voir si le 24/18 suffira ou pas, si des personnes ont fait des essais?
En tout cas merci pour tes infos tres instructives

Tes choix de mots prête à confusion:
5° => non ça c'est bon on se comprend
la carte ? Pourquoi tu parles de cartes ? C'est un stunt, il n'y a pas de carte (carte son ?)
La résistance ne correspond pas à l'accu, mais ça se calcule en fonction de l'accu choisis oui.
Un stunt c'est une LED sur un porte led (heatsink) il faut calculer la réistance pour pas qu'elle grille, il faut un interrupteur et une batterie.
6cm de maintien c'est bien, pour la "reprise de charge" c'est quoi ce mot ? Le port de charge ? je ne comprend pas.
24/18 suffira largement puisque c'est 6cm d'epaisseur comme les US
le 25/21 est largement suffisant aussi pour du combat lourd, elle va se tordre plus vite que la 24/18 ou le 25/19 US. On trouve aussi des 30/24 chez abaqueplast, ce qui permetrait d'avoir pas mal de place à l'intérieur pour le diffusant et garantissant une bonne lumière.

Car n'oublie pas que la résistance c'est bien mais c'est un sabre laser, donc lumineux, sinon prend un bâton et met lui une couche de peinture fluo Very Happy
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Lun 14 Mar - 14:58

Ah pas bete le 30/24!, A voir ce que ca donne
Pour la carte, je parlais de la petite carte electronique sur laquelle est soudée la LED.
Pour la reprise de charge, c'est de la mecanique. Plus j'ai de la longueur de maintien de la lame, plus j'aurai de la reprise de charge dans le manche quand je forcerai sur la lame au contact avec l'adversaire.

Bon merci pour tes infos, faut que je regarde un peu tout ca.


zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  kelianos34 le Lun 14 Mar - 16:23

Tout ce qui touche carte électronique c'est des carte son donc pas besoin sur un stunt
avatar
kelianos34

Messages : 78
Date d'inscription : 02/07/2015
Age : 25
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  CRL le Lun 14 Mar - 16:33

Il parle de la "platine star" sur laquelle est soudée la LED et non pas d'une carte électronique.
Pour la reprise de charge, c'est effectivement de la mécanique... ça correspond à la charge (effort) qui sera redistribuée au delà du point de pivot (centre de gravité).
donc là plus c'est bas (plus la lame descend dans le manche) plus il y aura de reprise.
(c'est grâce à ça qu'on à inventé le pied de biche Rolling Eyes)
enfin si je ne me trompe pas pour ce terme.
avatar
CRL

Messages : 456
Date d'inscription : 22/05/2015
Age : 27
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  sam66 le Lun 14 Mar - 16:49

moi si pas parler moi en forgeron moi pas comprendre Very Happy
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Lun 14 Mar - 17:18

C'est ca, je parlais de la carte etoile.
Donc sur le kit complet luxeon, il faut que je rajoute cette fameuse resistance si j'ai bien compris.
Apres pour le tube. 30/24 ou 24/18. J'hesite pas mal, le 30 permet une meilleur intégration, mais ca fait gros, non? Le 24/18 plus petit, mais tu parles que ca va etre plus dur pour preparer la lame. J'imagine que tu parles de cellophane a 12couches que j'ai lu dans tes explications? C'est une galere a rentré dans un diametre 18? Ou tu parlais plus de la transmission du faiseau de lumiere?


zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  sam66 le Lun 14 Mar - 18:35

c'est ça, ça y est on se comprend.

30/24 ou 24/18 je pense que c'est kif kif. On est sur du mm, donc 2.4 ou 3 cm c'est presque pareil. Pareil pour l'interne 18mm au lieu de 19 pour les Us, ça reste kif kif. Mais je pense qu'en terme de poids 30/24 ça va vraiment être lourd. Et en terme de diffusion de la lumière du 18 ça passerait pratiquement pareillement à du 19. Donc à moins pour des raison de chassis en alu, c'est plus simple de faire en 30/24, le 24/18 semble idéal. Dans les 2 cas de toute façon il faudra un porte lame de la même dimension interne que l'externe du PC pour une meilleur résistance. Donc tout dépend ce que tu trouves en alu, toute les tailles n'existent pas toute faite.
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  CRL le Lun 14 Mar - 18:58

Habituellement je fais des traductions anglais-français et non pas français-français. tongue
avatar
CRL

Messages : 456
Date d'inscription : 22/05/2015
Age : 27
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Lun 14 Mar - 21:32

CRL a écrit:Habituellement je fais des traductions anglais-français et non pas français-français. tongue
La c'est plus francais->forgeron (ca doit etre un autre langage specifique Laughing )

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Mar 26 Avr - 12:44

Salut,
Je rebosse sur le projet, vu que maintenant je sais à peu près ce que je veux et que j'ai recupéré du materiel.
je vais pas tarder à recevoir ce module LED


Mais pour anticiper, j'aurai besoin de plusieurs cotes, si certain d'entre vous possède ce module sous la main?


EDIT : dans le module. Comment est maintenu le dissipateur? En force, collé?
Merci par avance

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  sam66 le Mar 26 Avr - 13:53

la partie cuivre est vissé comme le porte led plat, tu ajustes donc au millimètre ta led et lentille contre le rebord en alu
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  star-tales-custom-sabers le Mar 26 Avr - 14:03

Les cotes sont disponibles sur TCSS.
avatar
star-tales-custom-sabers

Messages : 727
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Mar 26 Avr - 14:23

J'y suis mais la je trouve pas. Je regarde dans les details des module heatsink

Edit : pardon je viens de trouver en passant par google image. Je viens egalement de voir que c'est vissé.

Merci pour l'info

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Mar 26 Avr - 17:26

De diametre exterieur de la colerette est à 33mm. Est-ce que qq'un pourrait me le confirmer. Ca me parait enorme.
Merci

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  sam66 le Mar 26 Avr - 18:37

zeinfel a écrit:De diametre exterieur de la colerette est à 33mm. Est-ce que qq'un pourrait me le confirmer. Ca me parait enorme.
Merci

non c possible, ça peut même être plus puisque cela s'insère dans le filetage entre deux pièces
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  star-tales-custom-sabers le Mar 26 Avr - 19:07

33mm, ça me paraît correct.
avatar
star-tales-custom-sabers

Messages : 727
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Création : Sabre combat lourd

Message  zeinfel le Mar 26 Avr - 22:07

Ok merci.
Bon y a plus qu'à re-adapter un peu

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
