Stunt Training MHS

Message  Ocleos le Dim 31 Jan - 19:15

Salut à tous

En attendant de recevoir certaines pièces pour mon sabre principal, j'ai décidé de créer un stunt très simple pour l'utiliser lors des cours dans les académies de sabre.

Profitant d'une remise en stock de la plupart des composants sur TCSS (très rapide), j'ai commandé directement sur le site exception de quelques composants commandés chez JQSabers et eBay/Amazon.

Par contre, petite surprise avec un passage par la case Douanes malgré le fait que le colis soit petit. Sad

Description :
- Full MHS parts (Emetteur 25, Choke Style 1 court, Hilt 3, Pommeau 4, Insert 6)
- Lame JQSabers "Heavy Duelling" 36"
- LED Cree XP-E2 Verte (Module)
- Switch AV 12 mm Nickel avec cercle vert
- DynaOhm 20mA
- Converteur Momentary to latching
- Port de charge
- Batterie 18650 3.7V 3000 mAh
- Support batterie

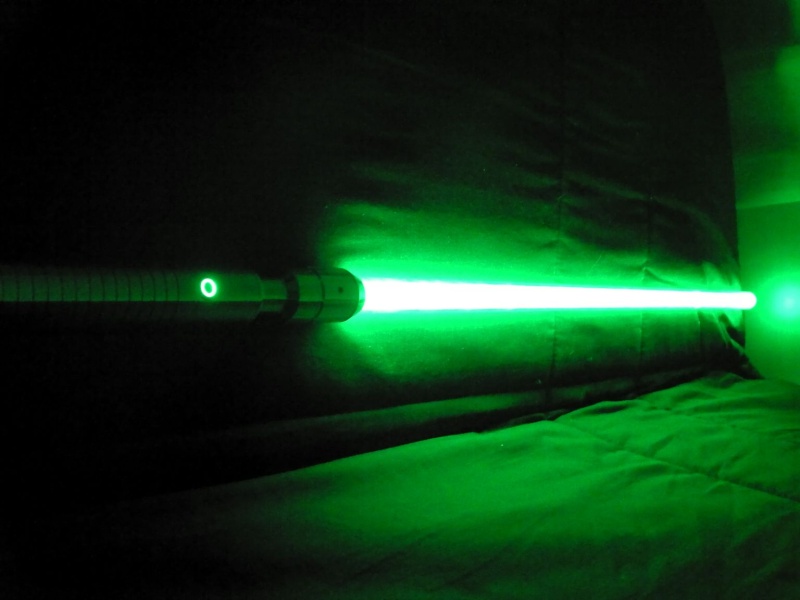

Photos :










avatar
Ocleos

Messages : 65
Date d'inscription : 24/08/2015
Age : 31
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Dim 31 Jan - 21:41

Très bien, le vert ça allume grave. Je risque de le voir samedi de prêt celui là non ? Smile

Par contre la résistance, es tu sur qu'elle soit utile ? La plus part des Led vert tourne à 3.7V très bien et justement t'a une li-ion 3.7 et non 7.2. Donc à mon avis non seulement tu n'as pas besoin d'une résistance mais encore moins d'une dynahom 20ma qui réduit bcp la luminosité. Une toute petite résistance à la rigueur pour palier tout problème de surtension à l'allumage.

Je le trouve beau sinon, sobre et efficace, pour du combat c'est idéal.
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  star-tales-custom-sabers le Dim 31 Jan - 22:28

Le dynaohm est pour le switch Sam66 pas pour la led principale.
Très sympa ce petit sabre. Bons choix.
avatar
star-tales-custom-sabers

Messages : 738
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  Enki le Dim 31 Jan - 22:47

Très sympa !
Je cherche toujours la meilleure occasion pour obtenir ou construire mon premier sabre et j'hésite encore beaucoup.
Si ce n'est pas indiscret peut on connaître l'ordre de prix pour ce dernier ?

Enki

Messages : 25
Date d'inscription : 11/01/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Dim 31 Jan - 23:21

star-tales-lightsabers a écrit:Le dynaohm est pour le switch Sam66 pas pour la led principale.
Très sympa ce petit sabre. Bons choix.

Ah ! je comprend mieux Smile
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  Ocleos le Lun 1 Fév - 14:48

sam66 a écrit:Très bien, le vert ça allume grave. Je risque de le voir samedi de prêt celui là non ? Smile

Par contre la résistance, es tu sur qu'elle soit utile ? La plus part des Led vert tourne à 3.7V très bien et justement t'a une li-ion 3.7 et non 7.2. Donc à mon avis non seulement tu n'as pas besoin d'une résistance mais encore moins d'une dynahom 20ma qui réduit bcp la luminosité. Une toute petite résistance à la rigueur pour palier tout problème de surtension à l'allumage.

Je le trouve beau sinon, sobre et efficace, pour du combat c'est idéal.

Oui je le prendrai pour samedi. Envie de le tester (sans avoir peur de casser des objets autour de moi, j'ai déjà perdu deux ampoules dans mes précédents tests  lol! ).

Pour la led principale, j'ai mis une résistance 1 ohm 2W.

Enki a écrit:Très sympa !
Je cherche toujours la meilleure occasion pour obtenir ou construire mon premier sabre et j'hésite encore beaucoup.
Si ce n'est pas indiscret peut on connaître l'ordre de prix pour ce dernier ?

- $150 pour les pièces chez TCSS/JQSabers (+ $40 de frais de port + 40€ douane)
- £30 pour la lame chez JQSabers (précédente commande)
- ~10€ pour la batterie x2 sur Amazon
- ~2€ pour le support sur eBay

Possibilité de réduire les frais via les commandes groupées et réaliser soit même la lame et les trous sur le manche (switch/émetteur). Et surtout éviter la douane.
avatar
Ocleos

Messages : 65
Date d'inscription : 24/08/2015
Age : 31
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Lun 1 Fév - 15:06

Ocleos a écrit: Envie de le tester (sans avoir peur de casser des objets autour de moi, j'ai déjà perdu deux ampoules dans mes précédents tests  lol! ).

Mdr lol!
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  Enki le Lun 1 Fév - 17:13

Ocleos a écrit:- $150 pour les pièces chez TCSS/JQSabers (+ $40 de frais de port + 40€ douane)
- £30 pour la lame chez JQSabers (précédente commande)
- ~10€ pour la batterie x2 sur Amazon
- ~2€ pour le support sur eBay

Possibilité de réduire les frais via les commandes groupées et réaliser soit même la lame et les trous sur le manche (switch/émetteur). Et surtout éviter la douane.

Merci pour les détails c'est à peu de chose près ce que j'avais calculé pour le mien. Ça reste en gestation pour le moment.

Ocleos a écrit:Oui je le prendrai pour samedi. Envie de le tester (sans avoir peur de casser des objets autour de moi, j'ai déjà perdu deux ampoules dans mes précédents tests lol! ).

même problème dans mon appart. n'hésites pas à ravailler les spins à ras du corps dans un premier temps et les passements de mains ça passe toujours et c'est toujours utile mais à réaliser lentement dans un premier temps le l'avant-bras bien parallèle au sol pour faire travailler les poignet et bien se rendre compte du travail à si petite distance Wink

Enki

Messages : 25
Date d'inscription : 11/01/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  star-tales-custom-sabers le Lun 1 Fév - 18:03

Éviter les douanes c'est peine perdue. Dès que ton colis fait 50€, tu as 90% de chance d'être taxé.
Petit ou énorme coli, c'est ton transporteur qui l'apporte au bureau des douanes pour toucher les frais de dossier.
avatar
star-tales-custom-sabers

Messages : 738
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Mar 2 Fév - 14:46

On en parlera samedi si on a le temps mais j'ai pas tout compris cette histoire de
- DynaOhm 20mA
- Converteur Momentary to latching

j'ai pris des momentary pour mon stunt et je m'aperçois que ça va pas faire l'affaire.

mes boutons poussoire supporte pas mal de volt et ampère donc j'ai pas besoin de résistance non ?

Je vais avoir besoin de soit mettre un switch normal (on-off qui fait clic quoi) soit prendre un convertisseur c'est ça ?

http://www.thecustomsabershop.com/Momentary-to-latching-converter-22-to-16V-P1129.aspx

c'est ce truc là, on en trouve chez conrad ou ailleurs ?

edit : j'ai trouvé ça qui ferait l'affaire
http://www.conrad.fr/ce/fr/product/701240/Convertisseur-de-commutation-35-V-15-A-1-x-OffOn-permanent-1-pcs?ref=searchDetail
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  Ocleos le Mar 2 Fév - 15:01

Le converteur permet de simuler un bouton on-off. J'ai pris un momentané car sur TCSS il n'existe par d'interrupteur 12mm short en latching.
C'est compatible avec la NB donc reste une possibilité pour améliorer plus tard.
Et pour avoir testé les deux, je préfère les AV momentané.

Ce circuit est très petit et facile à cabler (2 fils pour la batterie, 2 pour la led, 2 pour la led du switch, 2 pour le switch).

La DynaOhm est une résistance variable qui s'adapte automatiquement à la tension de la led en limitant l'intensité à 20mA.
Donc, si demain je veux changer de couleur j'ai pas besoin de changer la résistance.
avatar
Ocleos

Messages : 65
Date d'inscription : 24/08/2015
Age : 31
Localisation : Montpellier

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Mar 2 Fév - 15:05

je vois que tu es prévoyant et pense à l'upgrade, pas folle la bête Wink
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  ludskyrider le Mar 2 Fév - 16:33

ah pas mal l'idée du dynaohm
mais ça marche bien? ça fait pas trop perde en brillance?
avatar
ludskyrider

Messages : 347
Date d'inscription : 17/01/2016
Age : 40
Localisation : 62

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Mar 2 Fév - 17:10

si si, on peut pas tout avoir non plus.
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  star-tales-custom-sabers le Mar 2 Fév - 22:25

Je n'ai pas noté une perte de luminosité avec les dynaohms. Même si elle existe, rien de bien méchant. La luminosité de la led du switch n'a pas la même importance que celle de la lame. Et que ça simplifié la vie.
avatar
star-tales-custom-sabers

Messages : 738
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Mar 2 Fév - 22:37

pour le switch oui évidement. Mais il parlait de la led principale je pense et dans certain cas et ce n'est pas moi qui le dit, c'est se priver de beaucoup de luminosité, alors que justement on paye des led plus puissante pour en avoir un maximum. Donc pour les led principales mieux vaux calculer au plus prêt du besoin.
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  star-tales-custom-sabers le Mar 2 Fév - 23:16

Le dynaohm ne se met pas sur la led de la lame. Elles tournent à 700 ou 1000mA selon les modèles et les couleurs alors les bloquer à 20mA serait idiot.
avatar
star-tales-custom-sabers

Messages : 738
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Stunt Training MHS

Message  sam66 le Mer 3 Fév - 9:44

Alors là du coup j'ai appris un truc, merci Wink
avatar
sam66

Messages : 664
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas
