Sabre de Nasachie Mushima

Message  nico220872 le Ven 18 Sep - 8:45

Nouvelle commande d'un sabre Old Republic avec lame couleur ambre, chambre de cristal et interrupteur lumineux.

Voiçi les croquis préparatoires:











L'idée est de réaliser un sabre en 3 couches avec la chambre de cristal visible sur le coté et non sur le dessus, et pourvu d'une plaque de garde gravée à l'acide.

Les textures utilisées sur les croquis ne sont bien sur que provisoires, le tube intérieur devant être en powder coating noir mat, les tubes intermédiaires seront teintés par procédé d'hydrographie avec un motif de bois, alors que la plaque de garde et l'anneau de pommeau seront en powder coating Antique copper.

Des vis décoratives seront probablement rajoutées une fois le montage effectué.
La taille de la chambre de cristal sera revue en fonction de la taille du cristal de roche que j'aurai trouvé.

Bien, assez parlé, place au métal !!!! Twisted Evil

Voiçi la partie haute du tube intermédiaire après fraisage:



Et maintenant la partie basse:





Le tube intérieur après passage au tour à métaux et fraisage de la chambre de cristal:



Petit essai d'assemblage des pièces usinées:







La suite au prochain épisode.... :hat:
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  CRL le Ven 18 Sep - 10:36

Toujours aussi sympa de voir l'avancement. Smile
→ sujet surveillé =)
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 28
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Dark Zelius le Ven 18 Sep - 20:15

j'aime énormément mon cher Nico ^^...petit inspi quin gon non ?

au fait nico comment tu cable tes interrupteur lumineux avec les nano et tri rebel + port de charge ? je mets le sujet dans le forum...

Dark Zelius

Messages : 260
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Dim 20 Sep - 9:27

Dark Zelius a écrit:j'aime énormément mon cher Nico ^^...petit inspi quin gon non ?

au fait nico comment tu cable tes interrupteur lumineux avec les nano et tri rebel + port de charge ? je mets le sujet dans le forum...

Pour l'inspiration, il est vrai qu'il y a un air de ressemblance avec le qui gon.
Mais c'est surtout que le commanditaire m'a envoyé des photos de sabres qu'il aime, et j'ai fais un mix de tous.

Pour le cablage, je t'ai répondu dans le bon topic mon cher Zelius Very Happy
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Dark Zelius le Dim 20 Sep - 9:30

encore merci nico ^^...faut vraiment que je me trouve un tour a métaux

Dark Zelius

Messages : 260
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Dim 20 Sep - 9:34

Dark Zelius a écrit:encore merci nico ^^...faut vraiment que je me trouve un tour a métaux

Voila le site où j'ai acheté le mien (après avoir revendu mon combiné venant de chez Otelo):

http://www.damatomacchine.com/fr/tours_a_metaux.html

Ils sont italiens, mais ils ont une commerciale très sympa qui est française.
Matos de bonne qualité à prix interessants et FDP très honnètes compte tenu du poids et du volume des machines.

Je recommande.
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Dark Zelius le Dim 20 Sep - 22:23

c'est le AT 125 que tu t'es pris ? un petit combiné tour-fraiseuse

Dark Zelius

Messages : 260
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  CRL le Lun 21 Sep - 7:54

Lorsqu'on voit le travail accompli avec cette machine, ça donne envie de l'acheter. (l'envie seulement)
Pour des forgerons de vôtre trempe c'est un investissement rentable, non ? Rolling Eyes

En tous cas merci Nico, pour le partage du fournisseur. =)
Une petite question cependant :
Tu changes les outils/pointes tous les combien ?
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 28
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Lun 21 Sep - 19:58

Mon tour est un newton 25.

Pour les outils, cela dépend de leur qualité.
Les outils en barre 1er prix me tiennent 6 mois environ. Les plaquettes affutées type Otelo me tiennent plus d'un an.
Après, l'usure des outils tient surtout au bon positionnement de la pièce, à son serrage parfait, et aux passes à faible profondeur (donc à la vitesse du tour), bref à la pratique et à l'expérience....

Je ne suis pas tourneur fraiseur, j'ai appris sur le tas et j'ai mangé beaucoup de matière et d'outils au début.

Prochain achat d'içi 15 jours:............................ Un graveur au laser.

Ca devrait me permettre de joli motifs sur mes sabres.
Hâte de recevoir la bête et de faire les 1ers tests bounce
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Mer 7 Oct - 18:05

Suite du travail avec la plaque de garde.
Cela fait un bon moment que je souhaite m'y atteler, mais il pleut à chaque fois.
Comme je fais mes gravures à l'acide en extèrieur pour raison de sécurité (émanations gazeuses, et risque d'éclaboussures), une bassine d'acide fait mauvais ménage avec les gouttes d'eau affraid

Voiçi le motif choisi par Nasachie:


Mise en place du masking sur un tube d'acier:


Ensuite, c'est plongeon dans l'acide Cool
Après 20 minutes de trempète, rinçage intensif et enlèvement du masking.
Voiçi le résultat brut à la sortie de l'acide:


On passe à la découpe et au fraisage du tube pour lui donner les cotes de la plaque de garde:


Pour me donner une idée du résultat, j'ai simplement posé la plaque sur les éléments du sabre:



Une variante avec la plaque surélevée:


Prochaine étape à venir: le pommeau
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Bzh Custom Sabers le Mer 7 Oct - 19:09

nico220872 c'est possible éventuellement que tu fasses un tuto sur ta solution d'acide ?
avatar
Bzh Custom Sabers

Messages : 123
Date d'inscription : 19/05/2015
Localisation : Couëron - LA (44)

Voir le profil de l'utilisateur http://www.bzhcustomsaber.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Ven 9 Oct - 20:49

Bzh Custom Sabers a écrit:nico220872 c'est possible éventuellement que tu fasses un tuto sur ta solution d'acide ?

Ce n'est pas la première fois que l'on me demande ce tuto, mais comme à chaque fois, je vais répondre par la négative.

Ce n'est pas que je fasse de la rétention d'information, mais cette technique est dangereuse, et je ne veux pas apprendre demain qu'un gamin de 12 ans s'est gravement brulé après avoir lu et essayé mon tuto !

Je suis persuadé que tu es sérieux et précautionneux, mais internet est ouvert à tous, et je ne veux pas mettre ça entre toutes les mains.
Après, je pense que tu trouveras aisément les renseignements que tu cherches dans un manuel de chimie de 3ème.
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  CRL le Sam 10 Oct - 12:25

Je suis d'accord avec toi Nico, le fait de diffuser une telle information sur la toile est dangereux.

Pour en revenir au sabre.
Tout à l'aire facile avec toi et le rendu est juste terrible.
Smile
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 28
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Sam 10 Oct - 16:23

Merci de ton appuis.

Je suis pour le partage des connaissance, mais pas n'importe comment.
J'ai juste la chance d'avoir le bon matériel.
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Bzh Custom Sabers le Sam 10 Oct - 18:13

OK merci quand même... Je vais chercher dans les manuels de chimie de 3ème alors...
avatar
Bzh Custom Sabers

Messages : 123
Date d'inscription : 19/05/2015
Localisation : Couëron - LA (44)

Voir le profil de l'utilisateur http://www.bzhcustomsaber.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  parfaitelumiere le Dim 11 Oct - 22:53

Les procédés de travail aux produits chimiques ne sont pas sorciers en temps que tels, mais ce qui est délicat comme expliqué c'est la gestion des risques.
réactions exothermiques, remous, et surtout émanations, tout en pensant aussi à l'effet à long terme d'une reaction non neutralisée sur le métal.
Il est assez évident aussi que ces produits bouffant le metal bouffent aussi la peau pour certains, ou sont extrêmement allergènes ou entrainent des réactions assez violentes.
Donc le principal est de réunir des conditions de sécurité satisfaisantes (gants masques, aération, solution de neutralisation) mais surtout de procéder à ces experiences en suivant les règles logiques, (trempage, dilution de l'acide, manipulation)
Je me souviens de délires que j'ai fait, pour voir des réactions, et de constater qu'on a beau prévoir que ça va réagir, c'est finalement beaucoup plus violent que prévu.
J'ai bossé sur du chlorhydrique, nitrique, du perchlo, de l'ammoniaque aussi, par trempage, application à froid u à chaud, ou par evaporation, et qu'en général un des deux acides cités bouffe l'inox et l'autre l'acier carbone.
J'utilisais ces acides dans le cadre de révélation de damas , de trempes sélectives, de rouille artificielle, de patine de métaux, et d'autres matériaux, mais aussi comme décapants, amusant par exemple comme un bronze sort rouge pétant après un gentil bain de nitrique fortement dilué.
avatar
parfaitelumiere
Admin

Messages : 236
Date d'inscription : 27/10/2014

Voir le profil de l'utilisateur http://sabrelaserforge.forumactif.org

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  CRL le Lun 12 Oct - 7:23

Je me connais suffisamment pour dire que, si j'ai les formules, je testerai de le faire, avec les protections pour la première fois, puis ensuite faire d'autres tests, à l’arrache...
J'ai du mal à me cadrer Rolling Eyes je le reconnais.
Je préfère que les choses/infos sur ce forum soit "sûr" et sans trop de danger.
On ne le répétera jamais assez, mais :
- si vous êtes mineurs (ou que vous ayez 2 mains gauches), ayez un adulte( une autre personne) qui vous surveille (qui vous aide), et qui approuve l'utilisation des outils dont vous avez besoin. Il en va de votre sécurité, et de celle de vos proches également.

J'ai eu les tristes nouvelles de connaitre des personnes avec des doigts, et des membres en moins... à cause d'utilisation d'outils à la "maison".
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 28
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Bzh Custom Sabers le Lun 12 Oct - 18:54

Je travail avec des amputés... mais je suis assez d'accord avec vous sur le principe.
avatar
Bzh Custom Sabers

Messages : 123
Date d'inscription : 19/05/2015
Localisation : Couëron - LA (44)

Voir le profil de l'utilisateur http://www.bzhcustomsaber.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  parfaitelumiere le Lun 12 Oct - 21:12

CRL a écrit:ou que vous ayez 2 mains gauches

Pour ma part ça serait "si vous avez deux mains droites"
avatar
parfaitelumiere
Admin

Messages : 236
Date d'inscription : 27/10/2014

Voir le profil de l'utilisateur http://sabrelaserforge.forumactif.org

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Dim 25 Oct - 18:06

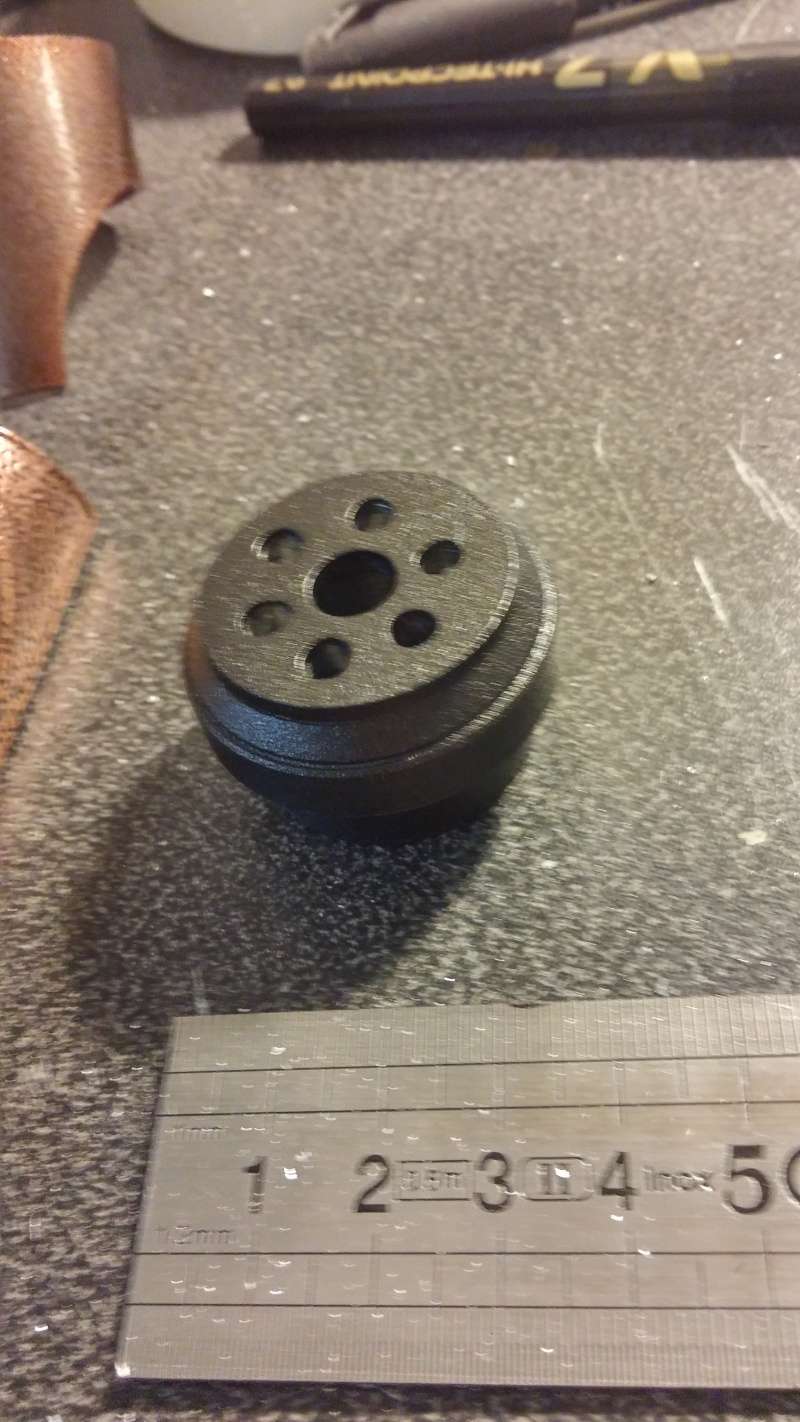

Le travail continue avec l'usinage du pommeau.
J'ai monté le port de charge juste pour vérifier le diamètre du trou.

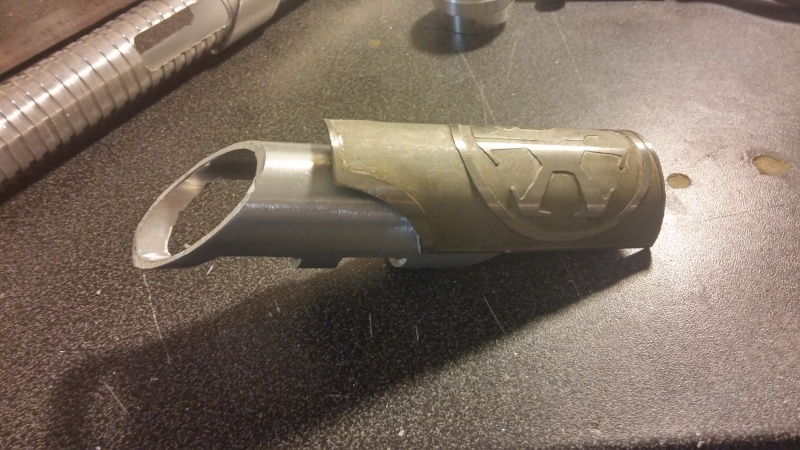

Parallèlement, j'ai attaqué la fixation de la plaque de garde sur le tube extérieur supérieur:



Il est temps de passer au powder coating !

Voila le gâteau à la sortie du four lol!






Un petit montage temporaire des différents éléments en attendant de recevoir le film d'hydro dipping:









Prochaine étape: L'impression hydrographique, la chambre de cristal et l'interrupteur...
A+
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Dark Zelius le Mer 28 Oct - 10:42

Mon cher Nico, en général je suis pas fan du powercoating car trop bling bling, mais celui-là avec cet effet poreux est tout simplement magnifique....Autre chose c'est quoi cette technique d'hydro ?

Dark Zelius

Messages : 260
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Mer 28 Oct - 11:03

Hydrographie, en anglais "water dipping".
C'est l'application d'un film hydrosoluble qui permet d'obtenir des textures photo réalistes de bois, de pierre, de carbone, etc...
C'est très utilisé en tuning automobile.

J'attends la livraison du film que j'ai commandé (ça met du temps à venir depuis la chine Smile

Je fais des photos dès que je l'ai reçu...

En ce moment, je suis en pleine période d'expérimentation puisque j'ai reçu mon graveur laser.
J'ouvrirai un topic sur ce sujet d'ailleurs.
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Felma Oure le Jeu 29 Oct - 20:38

ah oui comme sur les replique d'airsoft! Sinon tu compte mettre quoi comme carte dedans avec les rupture plecterlabs
avatar
Felma Oure

Messages : 259
Date d'inscription : 28/10/2014
Age : 34
Localisation : romilly sur seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  nico220872 le Ven 30 Oct - 19:11

Il me reste une biscotte de coté, donc ce sera une biscotte et pi c'est tout !
Very Happy
avatar
nico220872

Messages : 277
Date d'inscription : 02/11/2014
Age : 45
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  SC7 le Mar 3 Nov - 0:33

nico220872 a écrit:Ce n'est pas que je fasse de la rétention d'information, mais cette technique est dangereuse, et je ne veux pas apprendre demain qu'un gamin de 12 ans s'est gravement brulé après avoir lu et essayé mon tuto ! Je suis persuadé que tu es sérieux et précautionneux, mais internet est ouvert à tous, et je ne veux pas mettre ça entre toutes les mains.

Tout d'abord je vais saluer la démarche responsable concernant la diffusion de tuto potentiellement dangereux sur le Net... C'est rare de constater un sens réel de prudence et d'intelligence... Voilà ça désolé fallait que je commence par ça !!!

Ensuite (et surtout), j'avais envie de te féliciter Nico pour ce travail en tout point superbe ! Je suis novice ici et j'avoue que je suis bluffer de ce que je vois sur ce forum !!! Y'a des vrais artistes... bon ok je ne suis pas objectif quand on parle de sabres laser et autres choses liées à Star Wars ! lol

Si tu as un peu de temps Nico, j'aimerai beaucoup échanger avec toi car j'avoue que ça fait un bail que je rêve de posséder un lightsaber (ben oui et comme je n'ai plus 20 ans et que j'aime star wars depuis "toujours", je vous laisse imaginer lol) et ça me titille de plus en plus de franchir le cap ! ;-)

Encore bravo en tout cas pour ton taf !
avatar
SC7

Messages : 12
Date d'inscription : 18/05/2015
Age : 44

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre de Nasachie Mushima

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
