Sabre modèle SULLUST

Message  Dark Zelius le Mer 19 Aoû - 19:54

Bonjour les amis, voilà je viens vous présenter ce qui m'occupe depuis maintenant 3 mois...Au lendemain de la convention Star War à Cusset, Sébastien en direct de la belgique m'a demandé de lui réaliser un sabre unique. En regardant ce que j'avais déjà accompli il voulait mélanger plusieurs bases de mes modèles mais sans idée bien précise ^^

Après quelques semaines de croquis, de schéma, de montage photo, nous nous somme fixés un cahier des charges pour un style de sabre noircie avec effet usé, en ayant recours à mon idée de grip en cuir sous la poignée, avec une chambre de cristal, des gravures et une tri-LED...Au cours de la réalisation et en accord avec Sébastien, je me suis essayé à diverses techniques comme le bronzage à chaud, la gravure par electrolyse et le travail exclusivement sur des pièces en métal et non de l'inox.

Voici le récit de cette aventure avec le max de détail que je me souvienne, je tiens juste à rappeler que je n'ai pas de tour où autre gros outillage, tout à la main ^^.

Tout d'abord Sébastien voulait absolument que je travaille avec du métal épais (solide) et un grip en vrai cuir, il voulait que je reproduise ce que j'avais fait sur mon modèle Dagobah, le problème c'est qu'avec l'épaisseur du cuir + l'épaisseur d'un tube de métal en 35/31 de diam, j'ai du partir sur un tube intérieur en diam 28/26 mm (tringle), ce qui m'a énormément ennuyé par le montage électronique (mon dieu que c'est serré dedans^^).

Voici donc les composants de cette réalisation:
-porte LED, poignée et pommeau en métal vernis
-tube intérieur en inox irrisé
-manchon porte switch en acier zingué
-tri-led LUXEON G/G/W avec HeatSink et refroidisseur Alu
-Nano biscote V2 + power extender (activation du FOC)
-Chambre de cristal de roche + Led accent verte
-Accus li-ion 14500 panasonic + port de charge
-HP TCSS en diam 25mm
-Plug perso et tube en polycarbonate 25/21 de diam

---------
découpe des différente partie dans le tube de métal et réalisation des encoches ajourées pour le grip

---------
découpe du morceau de cuir vachette (provient d'une trousse de stylo ^^)

---------
première pièces coupées, une en biseau et encoches finie sur la poignée, réalisation de gorge sur le porte Led à la dremel puis à la micro lime...ponçage des pièces pour donner l'effet usé ^^, enfin assemblage sur tube irrisé intérieur


--------
par la suite j'ai demandé si des perçage en dessous du porte Lame ne dérangeait pas Sébastien, car dans mon idée la tri-led positionnée juste en dessous permettrait un bel effet lumineux ^^

--------
Nous avons eu bcp de mal à trouver un pommeau qui avait plus de cachet que la bague en Laiton et sébastien voulait vraiment un sabre qui fasse usé, donc j'ai découpé et usiné un pommeau en deux partie et coupé en biseau laissant apparaître le tube intérieur pour rappeler le jour qu'il y a au niveau du porte Lame, la bague en laiton à été remplacé par un anneau en acier zingué (j'ai massacré mon dernier manchon! et malheureusement c'est une pièce qui ne se fabrique plus ....)

--------
Courant juillet je me suis attaqué au bronzage de l'acier à chaud car Sébastien ne trouvait par le ponçage du métal très convainquant pour donner cet aspect usé, donc acier chauffé au chalumeau, puis recouvert d'huile de vidange, séchage et bain d'huile de lin...Bronzage réussi et du plus bel effet.




--------

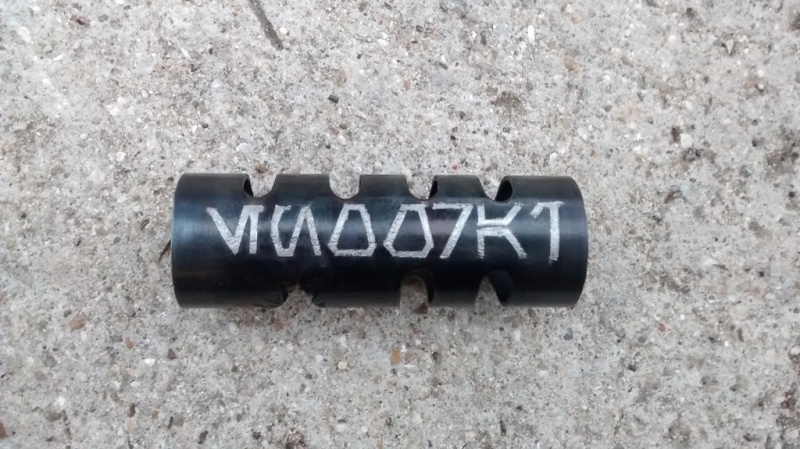

et venu le moment de réaliser les gravure que m'a demandé Sébastien, grace à mon poste à gravure et quelques patron de police d'écriture, voilà le résultat ^^...gravure re-bronzée par la suite pour faire plus usée ^^


--------
après est venue la phase du montage interne et de la réalisation de la chambre de cristal, quelle galère pour rentrer dans un tube de 25 mm....

voici la bazard ^^ j'ai quand même commandé un chassi 3D de chez Roth, mais j'ai du le travaillé quand même pour tout faire rentrer

--------
J'ai par la suite été confronté à un problèma, vu l'épaisseur du cuir, je ne pouvais pas mettre en place le systeme de poignée pivotante laissant appraitre la chambre de cristal comme sur mon modèle Dagobah, j'ai donc demandé à Sébastien s'il était d'accord pour que je mette en place un sorte d'éclat de blaster dans la poignée pour laisse appraitre la chambre cristal...Il a adoré et cela correspondait pleinement à son envie de sabre usé par le temps ^^

-------
j'ai également foncé le cuir pour accentuer l'effet usé en le trempant dans l'huile de lin et une après midi d'exposition en plein cagnar ^^ et voilà donc à quoi ressemblait ce sabre avec montage ^^

-------

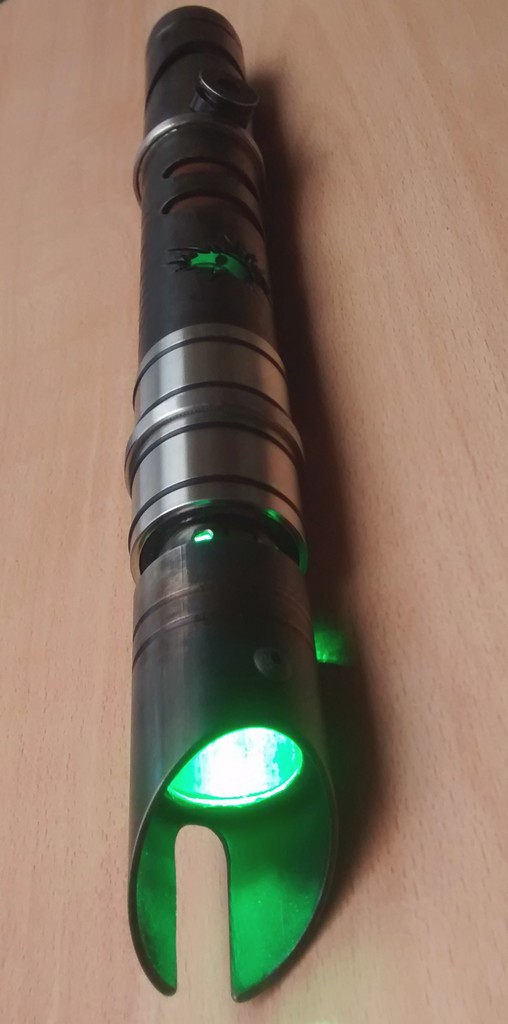

voici les différents élément qui compose le sabre final ! piouff quel travail et franchement je suis fier



et voici pour finir une galerie de photo, une petite vidéo est en cour que je ne manquerais pas de vous faire voir













désolé pour les deux dernieres photo je viens de les faire à la va vite avec mon tel de merde ^^....promit dès que j'ai fini mon plan de travail pour photo je vous ferais des cliché digne de se nom !



et un petit plug fait maison avec un embout de robinet ^^


Voilà encore un beau projet réalisé...au prochain maintenant et j'ai bien envie de me faire un custom de celui de d'Asuka Tano ^^


Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  BALLY WAN KENOBI le Mer 19 Aoû - 20:46

salut
belle réalisation, la tri led claque bien Cool
cet article mériterait une petite vidéo du sabre en fonction Idea

BALLY WAN KENOBI

Messages : 193
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  star-tales-custom-sabers le Mer 19 Aoû - 21:53

Superbe. Tu as fait un boulot d'orfèvre. Bravo
avatar
star-tales-custom-sabers

Messages : 727
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Mer 19 Aoû - 22:29

merci les amis, c'est grâce à vos avis et conseil que j'avance toujours un peu plus ^^....une petite vidéo est en cour et dès que j'ai fini de faire mon support pour photo, promit il sera encore plus beau ^^

Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  darkced le Jeu 20 Aoû - 8:34

superbe ! l'effet usé est top et l'idée de la chambre avec un éclat de blaster géniale !

darkced

Messages : 35
Date d'inscription : 06/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  nico220872 le Jeu 20 Aoû - 20:29

Un très beau boulot !

J'aime beaucoup ton bronzage à chaud, et comme d'habitude chez toi, énormément de créativité et de système D !

Chapeau l'artiste ! Shocked
avatar
nico220872

Messages : 256
Date d'inscription : 02/11/2014
Age : 44
Localisation : Lorraine

Voir le profil de l'utilisateur http://www.laforgedenico.e-monsite.com

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Felma Oure le Dim 23 Aoû - 9:00

oh mon zeze il est magnifique, tu compte le faire partir quand?
avatar
Felma Oure

Messages : 259
Date d'inscription : 28/10/2014
Age : 34
Localisation : romilly sur seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Dim 23 Aoû - 18:20

Quand sébastien le voudra là je tenais à faire un cycle de charge/décharge et quelques frappe sur un tronc pour tester l'ensemble...Pourquoi tu veux le voir mon wookie lol

Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Felma Oure le Lun 24 Aoû - 10:05

Ben oui mais si on se voit pas avant le 20 il sera surement trop tard
avatar
Felma Oure

Messages : 259
Date d'inscription : 28/10/2014
Age : 34
Localisation : romilly sur seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Lun 24 Aoû - 10:35

y a des chance car Sébastien attend depuis plus de mois ^^...

Toutefois les idées que j'ai eu pour ce sabre, et son disign referont surface sur un autre projet car c'est du plus bel effet ^^

Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Felma Oure le Lun 24 Aoû - 11:59

Je vais tester ta technique sur de l alu voir ce que ca donne
avatar
Felma Oure

Messages : 259
Date d'inscription : 28/10/2014
Age : 34
Localisation : romilly sur seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  tanba le Mar 25 Aoû - 18:32

Whaaaaaa !

tanba

Messages : 37
Date d'inscription : 04/07/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Mar 25 Aoû - 20:14

tenez, j'ai fait quelques photo avec mon décor style établi dans une navette spatiale, juste qui va falloir que j'investisse dans un bon appareil photo ^^...et surprise sur le gateau une petite video










et la video


Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dam's le Dim 13 Sep - 9:26

Ouah! superbe!!
Le résultat est top!
avatar
Dam's

Messages : 104
Date d'inscription : 15/01/2015
Age : 32
Localisation : Charentes 16

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Felma Oure le Sam 26 Sep - 8:04

oh non tu as fait une video dans ta rue et pas en tenue c'est pas pro ca mon zeze
avatar
Felma Oure

Messages : 259
Date d'inscription : 28/10/2014
Age : 34
Localisation : romilly sur seine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Kronan le Ven 9 Oct - 15:30

j'adore ce sabre, il est vraiment magnifique
avatar
Kronan

Messages : 13
Date d'inscription : 09/10/2015
Age : 33
Localisation : Charleroi - Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Ven 9 Oct - 15:43

il me manque terriblement Sad

Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  SC7 le Mar 3 Nov - 1:03

Ah oui celui là il est énorme ! J'adore !!!
avatar
SC7

Messages : 12
Date d'inscription : 18/05/2015
Age : 44

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Scalp le Ven 1 Jan - 11:20

Magnifique, une pure merveille !
Et ces petits détails bien pensés: la gravure, l'éclat de blaster, la finition vieillie....parfait !
avatar
Scalp

Messages : 64
Date d'inscription : 29/12/2015
Age : 41
Localisation : Hérault de Septembre à Mai - HOTH de Juin à Août

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  sam66 le Ven 1 Jan - 12:33

super, un vrai travail d’orfèvre surtout quand on sait que tu es peu outillé, tu dois je suppose beaucoup user d'huile de coude et de système D pour compenser, alors vraiment bravo. Et perso j'adore l'éclat de blaster qui dévoile la chambre de cristal. A l'arrivé je ne le trouve pas vieilli mais antique, si tu vois ce que je veux dire (et c'est un compliment)
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Kruhl Ilios le Ven 1 Jan - 17:27

Une pure merveille mon Zelius Smile
avatar
Kruhl Ilios

Messages : 191
Date d'inscription : 27/10/2014
Age : 35
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Dark Zelius le Ven 1 Jan - 18:23

Merci les amis, suis flatté et fier ^^...Mais sans compter sur tout vos conseils depuis ces quelques années que je partage avec vous cette passion sur ce forum.

Au fait je dois en refaire un pour un anniversaire et je crois que Krulh en veut un aussi ^^

En attendant je vous mettrais des photos de celui que je viens de finir, un modèle Ilum revu et corrigé pour Jean-baptiste de Paris !

Dark Zelius

Messages : 258
Date d'inscription : 03/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  sam66 le Ven 1 Jan - 19:10

mon anniversaire c'est le 2 février, si certain veulent me faire un cadeau Smile je dis ça je dis rien Wink
avatar
sam66

Messages : 661
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: Sabre modèle SULLUST

Message  Kruhl Ilios le Ven 1 Jan - 23:30

Oh oui oh oui Smile
avatar
Kruhl Ilios

Messages : 191
Date d'inscription : 27/10/2014
Age : 35
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
