SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  BALLY WAN KENOBI le Jeu 4 Juin - 11:20

Salut à tous
voici un tuto sur la fabrication de mon chassis monobloc.
je suis parti d'un manche de flash repro, on voit bien les petits cerclages dessous le levier de serrage du clamp, à part ça et la vis des bunny ears, la repro est vraiment identique.
je suis parti au pif faisant face au fur et à mesure des obstacles, pas de plan au départ Rolling Eyes
ce flash était déjà équipé de grips et avait un manchon porte lame.

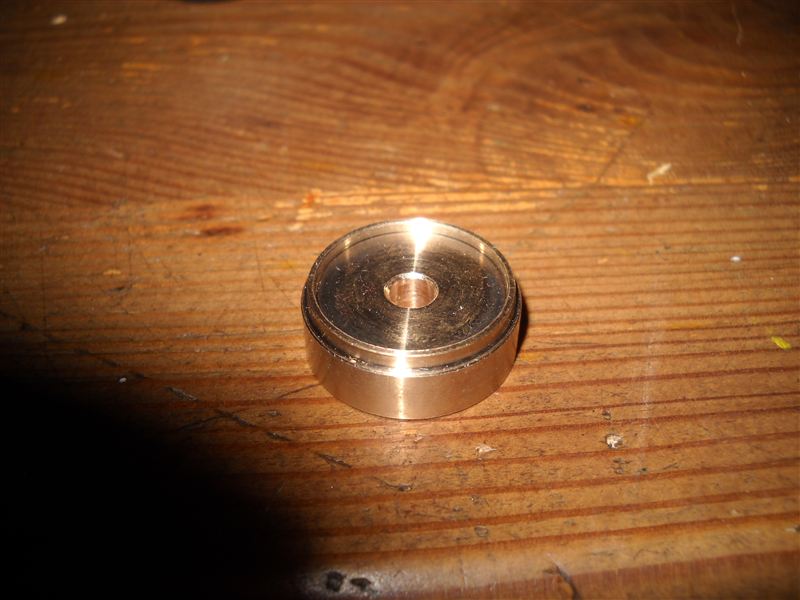

il m'a quant même fallu faire qq modifs et faire usiner un radiateur en bronze.



afin de faciliter la connectique, je perce ma tri rebel ( tcss ) en son milieu, diamètre 5.



et la voici de dessus avec son optique, et de la thermo tape pour la conduction de chaleur.





c'est rentré dans le manchon.





étape assez complexe, bien positioner le µ switch qui sera poussé par la petite came du bouton glissière sur le coté du manche.

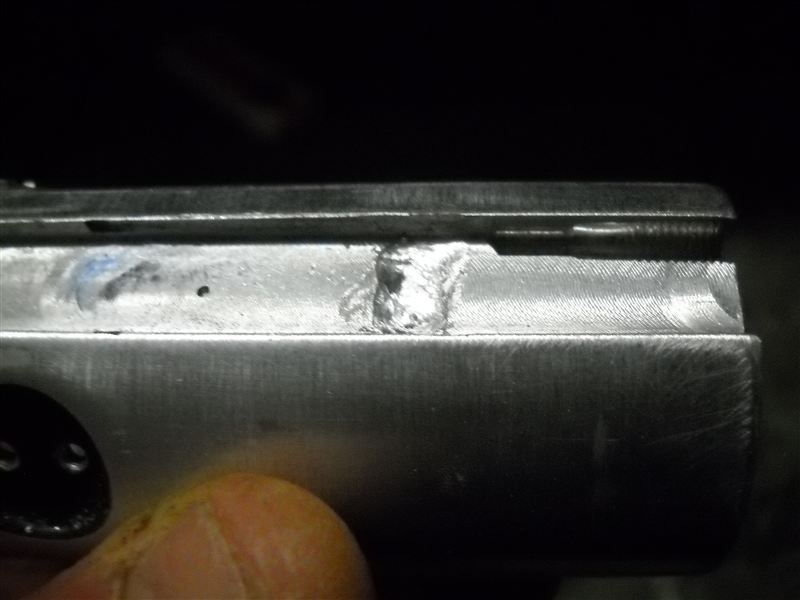

j'ai creusé un poil à la dremel pour le stabiliser



j'ai utilisé le plus gros qui a été limé un peu pour pouvoir passer en hauteur.


un poil de super glue et quand la profondeur était parfaite, j'ai coulé de la résine pour bien stabiliser.



ça passe juste cyclops



le chassis sera tubulaire avec disques .
j'ai fait tailler qq rondelles de vinyl et de polycarbonate qui me serviront pour le chassis.
un peu de taf a la lime pour l'assise de la carte( se sera une CF 7 )

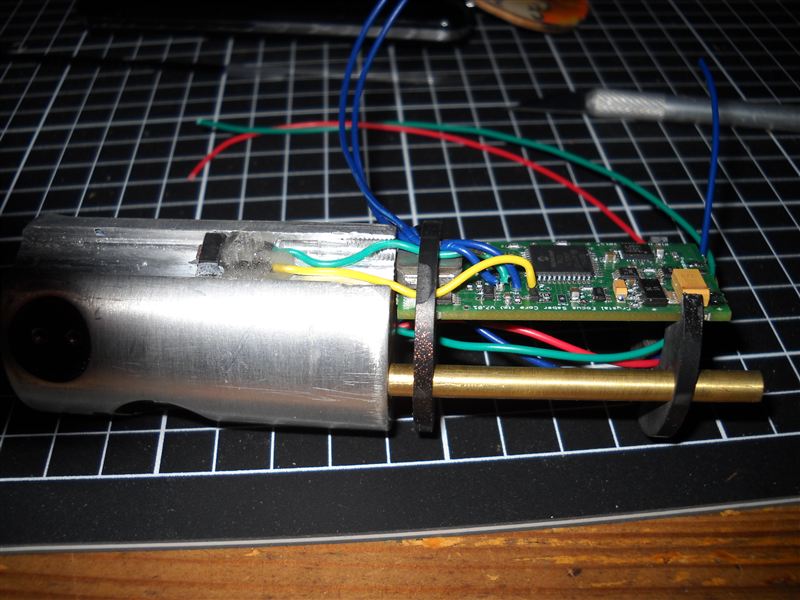

la voici en place .





je peut commencer à fixer le tout au manchon pour commencer le cablage.
déja un imprévu ^^ le haut d'une des rondelles à du sauter ( il faut pouvoir dégager la µSD au cas ou )



ça commence à être bien le bordel scratch




j'ai finalement dédagé le haut de l'autre rondelle.
désormais, la carte est maintenue par deux crochets sur les rondelles d'un coté , et de l'autre elle repose et est coincée par un petit crochet pivotant que je me suis fabriqué avec une came de servo moteur miniature.
je peut donc liberer la CF aisement ( quant le chassis est hors du manche Wink )






j'arrive à la chambre de cristal.

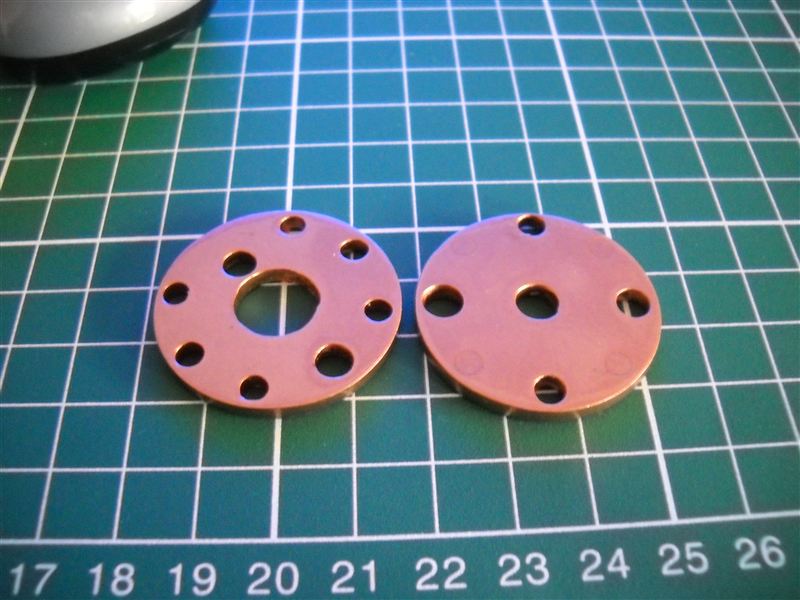

j'ai mis un coup de cuivre sur les rondelles, je voulais un effet un peu steampunk pour la chambre alien



voici mes deux cristaux , le gros est un morceau de quartz brut et l'autre est un quartz aussi, mais taillé, poli et cuit au sel d'or qui lui donne ce bleuté. Like a Star @ heaven




il y aura donc un cristal primaire et secondaire.
le support du cristal primaire est une douille de 9 ml que j'ai creusé et poli.
j'ai noyé deux diode dans de la résine transparente, l'une sera en "mirroir" avec la lame, donc bleue et l'autre en mirroir avec le FOC, donc blanche.



le secondaire est supporté par une douille aussi, mais de 22 long riffle, même traitement et j'y ai noyé une led blanche.
petit calage aux allumettes le temps de sécher.



les deux disques avec leurs cristaux.



je peut continuer la chambre.
j'aime bien le design rondelles radiateur, je suis parti avec cette idée la, mais avec variante.
des rondelles de polycarbonate devraient donner, avec la lumière, un effet terrible.
j'ai percé tout d'un bloc par souci d'alignement, car je n'ai pas de tour Sad Sad  et coupé en biseau à la dremel.



ensuite, un petit cacul de la place restante est nessécaire, j'ai défini la hauteur de la chambre et je me suis taillé de petites entretoise en laiton dans le même tube que le reste du chassis.


voilà pour le moment

BALLY WAN KENOBI

Messages : 199
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  CRL le Jeu 4 Juin - 11:25

Sympa tout ça, vivement la suite. =)
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 27
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  star-tales-custom-sabers le Jeu 4 Juin - 11:27

Superbe boulot!
avatar
star-tales-custom-sabers

Messages : 731
Date d'inscription : 06/04/2015
Age : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  BALLY WAN KENOBI le Jeu 4 Juin - 15:32

merci
la suite
pour la jonction électrique entre le bas et le haut du manche, j'ai caché les 7 fils à l'intérieur d'un tube de laiton de diamètre égal au chassis mais j'ai du le percer dans sa longueur pour gagner de la place.




c'est ok, un fil de plus m'aurai bien agacé.



en plus des deux cristaux, j'ai rajouté un troisième effet lumineux a savoir un mini tube de laiton traversé par un brin de fibre optique faisant office d'étincelle d'exitation du cristal.
en dessous de l'empilade des tubes tenant ce mini tube, j'ai serti une led bicolore bleue / verte pour réaliser cer effet.
pas loin de 10 tentatives pour courber la fibre et le tube suffisament en même temps, il y a même une fois ou ca  a réussi et le lendemain, la fibre était cassé à l'intérieur Evil or Very Mad



j'ai laissé reposé cette piece une semaine en la contraigneant de temps en temps, faudrait pas que ça casse une fois le sabre terminé No
dernier contrôle avant de continuer.

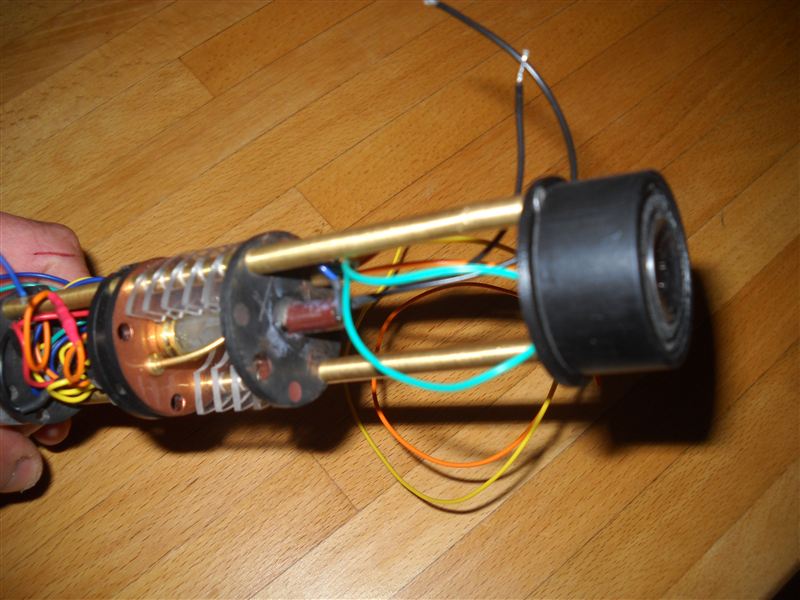

assemblage de la chambre




les tiges filetées sont en place, je peut monter le radiateur.
premier disque



c'est fini pour la chambre.





je poursuis le chassis, il va s'en dire que les tubes sont taraudés.



le disque de fin va aussi me permettre de fixer le porte HP inférieur en diamètre.



bon j'ai merdé dans la longueur, heureusement, les 4 ml dont j'ai besoin vont pouvoir être retirés dans l'épaisseur du cul du porte HP bounce
je me voyait mal redémonter.
cette piece est en plastique assez dur a tailler, j'en ai même foiré une a la scie.
comme j'ai du stock, je repart avec plus de moyens.
je suis restaurateur de flippers et j'ai un vieux plateau esquinté destiné à la poubelle qui vas me servir de table de travail, un trou dans le plateau convenai parfaitement pour bloquer la pièce.
ensuite un bon coup de défonceuse qui a fait un beau boulot de fraisage et j'était sorti d'affaires, OUF cyclops






voila, c'est monté



malgré l'utilisation d'accu de format 14 500, impossible de faire un support disque, manque 2 ml de diamètre, j'ai donc fixé mon pack avec du scotch électrique.
celle belle surface me permettra de bien fixer le port de recharge ainsi que le PCB de régulation, il me restera même de la place pour cloquer mon mini jack femelle que je n'avais pas prévu à cette place.



voila, c'est presque fini pour le chassis.




j'ai donc acces au R I C E par la chambre de cristal, ce trou était au départ, une erreur, et je l'ai laissé car ça ne gâchait en rien l'ésthétique.
putain, j'ai bien fait cheers



le chassis est terminé.



bon, maintenant, faut que ça rentre Suspect



pas facile de faire sortir le son, je n'ai pas voulu percer le cul du manche sur la circonférence, j'ai fait un trou le plus gros possible caché sous l'attache.



voila c'est refermé



je ferais dès que j'ai un peu de temps une vidéo et qq photos avec atmosphère sombre histoire d'avoir un beau rendu.

BALLY WAN KENOBI

Messages : 199
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  CRL le Ven 5 Juin - 7:55

C'est marrant, j'ai déjà vu ce sabre fini, et une vidéo de celui-ci. =)
avatar
CRL

Messages : 457
Date d'inscription : 22/05/2015
Age : 27
Localisation : Proche Paris

Voir le profil de l'utilisateur http://www.levallois.cyril.free.fr

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Gorpig le Ven 5 Juin - 10:46

super trop cool!
je ne comprend par contre pas comment tu as fixé les tiges avec le blade socket Question
avatar
Gorpig

Messages : 81
Date d'inscription : 13/05/2015
Localisation : Lorraine

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  BALLY WAN KENOBI le Ven 5 Juin - 13:54

CRL a écrit:C'est marrant, j'ai déjà vu ce sabre fini, et une vidéo de celui-ci. =)
salut ca se peut bien oui drunken
pour Gorpig Arrow les tubes sont tous taraudés et ils tiennent avec un bout de tige filetés, le manchon porte lame étant taraudé lui aussi en M4.
les tubes dépassant légèrement du radiateur font office de fermeture de chaque coté.

BALLY WAN KENOBI

Messages : 199
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Sapienstellaris le Ven 5 Juin - 14:47

Non seulement le travail est beau mais en plus les photos sont précises! Très bon sujet encore,  ce forum regorge de talents ! !!
avatar
Sapienstellaris

Messages : 95
Date d'inscription : 16/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Kruhl Ilios le Jeu 26 Nov - 1:03

Magnifique. Je suis bluffé
La chambre de cristal est top
avatar
Kruhl Ilios

Messages : 191
Date d'inscription : 27/10/2014
Age : 35
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  BALLY WAN KENOBI le Mar 1 Déc - 22:54

merci kruhl
je vais en profiter pour une petite vidéo et photos histoire de conclurecet article..
la chambre allumée

une petite vidéo

BALLY WAN KENOBI

Messages : 199
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Kruhl Ilios le Mer 2 Déc - 8:16

Sublime...vraiment nickel.
On a de veritables talents ici
avatar
Kruhl Ilios

Messages : 191
Date d'inscription : 27/10/2014
Age : 35
Localisation : Val de Marne 94 Limeil Brevannes

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Kilou_66 le Mer 2 Déc - 21:49

Du très beau boulot Smile

Félicitation
avatar
Kilou_66

Messages : 128
Date d'inscription : 08/09/2015
Age : 32
Localisation : Saint Nazaire 66570

Voir le profil de l'utilisateur https://www.facebook.com/astromecano/

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  sam66 le Lun 28 Mar - 9:18

C'est un travail de OUF !!! Quel boulot, tu t'en es sortie avec grandeur et quel précision. A la fin c'est juste superbe, bien pensé, génial. Je te félicite.


Dernière édition par sam66 le Mar 7 Juin - 22:23, édité 1 fois
avatar
sam66

Messages : 670
Date d'inscription : 25/12/2015
Age : 41
Localisation : Banyuls-sur-Mer

Voir le profil de l'utilisateur http://yogazensaber.jimdo.com/

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Loulou (tonton Gâteau) le Lun 28 Mar - 9:55

Bravo ! ...
C'est un bel ouvrage
avatar
Loulou (tonton Gâteau)

Messages : 221
Date d'inscription : 25/03/2016
Age : 49
Localisation : Ïle de France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  zeinfel le Lun 28 Mar - 10:07

C'est clair, super boulot. J'adore ce type de bricolage

zeinfel

Messages : 93
Date d'inscription : 27/02/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  BALLY WAN KENOBI le Lun 28 Mar - 21:00

petit déterrage d'article alien
merci de vos commentaires, il y a plein de chose cachées sur le site.
cela devrait répondre a pas mal de question.

BALLY WAN KENOBI

Messages : 199
Date d'inscription : 11/11/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: SABRE LUKE ANH AVEC CHAMBRE DE CRISTAL

Message  Tam koowan le Mar 7 Juin - 22:04

Pour l'avoir eu dans les mains ce week-end lors de la première édition du "Sanctuaire de la Culture geek" à Pierre Bénite, je peux affirmer que c'est un sabre magnifique.
Superbe réalisation mon ami Wink
